压铸与锻造是金属成型制造的核心工艺，温度均衡、稳定管控直接决定铸件、锻件成品品质、模具使用寿命与企业生产效益。压铸过程模具承受高温金属液冲击，温度剧烈波动；锻造坯料高温加热成型，全域温差极易引发各类生产缺陷。 传统热电偶单点测温、人工手持测温、肉眼估温等方式，存在测温盲区、数据滞后、无法全域成像、缺少智能预警、数据难以留存追溯等局限，难以适配当下精密化、自动化、数字化量产需求。

依托红外成像原理，华景康红外热像仪采用非接触式全域测温模式，可 24 小时不间断扫描模具、锻坯完整温度场，实时输出可视化热成像图与量化温度数据，覆盖压铸全流程模温监测、锻造加热 – 锻打 – 冷却全工序温控，为金属加工企业提供标准化、智能化温度管控整体方案。

一、压铸、锻造工艺核心温控痛点

（一）压铸生产温控难点

1. 模具预热温度不均 压铸开机预热阶段，型芯、浇口、模具边角存在明显温差，金属液充型流动失衡，易产生气孔、缩松、冷隔、铸件变形等内部与表面缺陷，大幅提升返工与报废成本。
2. 连续生产温度动态波动难管控 每一次开合模带来快速升降温，模温持续偏高易出现粘模，划伤型腔、缩短模具使用寿命；模温长期偏低会造成充型不足、成型残缺。传统单点测温响应滞后，异常出现后已批量产出不良品。
3. 冷却、加热隐性故障无法提前识别 冷却水道堵塞、内置加热元件老化损坏会形成局部高温、低温区域，单点测温存在大量监测盲区，故障只能在缺陷爆发后停机检修，占用有效生产工时。
4. 工艺优化缺少完整数据支撑 无全程温度图像、温度曲线自动存储，工艺调整高度依赖操作人员经验，难以实现工艺标准化、数字化沉淀与质量溯源。

（二）锻造工艺温控难点

1. 锻坯全域温度无法可视化管控 热电偶仅能采集单一点位温度，无法完整呈现锻坯头部、成型区、杆部整体温度分布。坯料局部欠温易锻打开裂，局部过热会造成晶粒粗大，直接降低锻件强度、耐磨性能与疲劳寿命。
2. 接触式测温耗材损耗大、影响连续生产 热电偶探头长期接触上千度高温坯料，损耗速度快，需频繁停机更换，增加设备运维成本；人工肉眼估温无统一标准，工艺难以跨产线复制落地。
3. 缺少自动预警与全流程数据记录 温度超标无法提前告警，批量缺陷形成后才能发现；无完整温度数据归档，不利于加热功率、保温时长、冷却速率等工艺参数迭代优化。

二、华景康红外热像仪核心硬件技术参数

武汉华景康深耕工业红外测温研发，硬件指标针对压铸、锻造高温、瞬态、微区域精细监测工况定制开发，全系产品参数覆盖双重应用场景：

1. 全波段红外产品线布局：覆盖短波、中波、长波完整波段，兼顾压铸模具循环中低温监测、锻造坯料超高温测量需求；
2. 多档位成像分辨率可选：384×288 至 1280×1024 多级规格，适配中小型工厂基础监测、新能源一体化大型精密压铸等高精度需求产线；
3. 微米级微距测温配置：可选 24μm、12μm、6μm 专业微距镜头，最小可精准探测 3μm×3μm 微小区域，捕捉模具型腔、滑块细微温差；
4. 高速瞬态数据采集：基础帧率 25Hz-100Hz，中波产品开窗模式最高可达 2300Hz，精准捕捉压铸开合模、锻打瞬间极速温度变化；
5. 宽量程高精度测温：设备最高测温可达 3500℃，部分机型测温精度达 ±0.3℃，完整覆盖压铸、锻造全生产温度区间；
6. 工业防护机身设计：防尘、耐高温、抗油烟，可长期稳定运行在压铸喷涂油烟、锻造高温烟尘的复杂车间环境。

三、分场景定制化智能监测解决方案

（一）压铸专用：压铸模温红外热成像智能监测系统（软著登字第 17800864 号）

本系统为华景康自主研发，拥有独立软件著作权，是适配压铸行业全流程的一体化智能温控平台，覆盖模具预热、连续压铸生产全周期监测。

1. 预热阶段均衡温控可视化 实时生成整套模具完整热力成像图，直观标记局部过冷、过热区域，指导操作人员均匀升温，从源头规避冷隔、气孔、铸件变形等温度衍生缺陷。
2. 连续生产动态恒温实时管控 每一模开合模自动抓拍热成像画面，实时追踪模温升降趋势，针对高温、低温区间自动提示对应风险；快速识别冷却水道堵塞、加热元件失效等隐蔽故障，缩短故障排查时长。
3. AI 智能预警与工艺优化建议 系统基于海量压铸生产数据构建模温动态分析模型，自动判定温度是否处于最优工艺区间；温度超出设定阈值即刻声光报警，并同步输出可直接落地的工艺参数调整方案，减少人工反复试错成本。
4. 全周期数据存储与质量追溯 自动保存每一模次温度曲线、原始热成像图片，支持随时调取、导出、分析，支撑企业工艺标准化建设、客户质量审核、模具迭代改良工作。

配套全生命周期落地服务：提供设备选型方案、现场安装调试、产线信号联动对接、长期售后维护一站式服务，适配汽车零部件、新能源一体化压铸件、精密五金压铸等各类产线。

（二）锻造全流程全域温控解决方案

依托华景康高精度全域成像硬件，覆盖锻件加热、锻打成型、锻后冷却全工序温度监测管控。

1. 锻坯分段加热全域可视化监测 完整扫描整根锻坯温度场，清晰区分不同成型区域温差，实现精准分段控温，有效规避局部欠温开裂、过热晶粒粗大问题，稳定锻件综合力学性能。
2. 非接触式无损高温测量 替代易损耗的接触式热电偶，无需触碰高温锻坯，大幅降低探头更换频次与停机维护时长，在烟尘工况下稳定成像，精准把控终锻成型温度。
3. 自定义温度阈值智能预警 企业可根据不同钢材材质、锻造工艺设定标准温度区间，坯料超温、欠温系统自动提醒，便于及时调整加热炉输出功率与保温时长。
4. 锻后冷却速率精准管控 全程监测锻件水冷、油冷、空冷全过程温度变化，精准管控冷却速度，避免锻件内部应力集中、表面裂纹，保障锻件耐磨度与抗疲劳指标稳定达标。

四、方案落地核心价值

1. 降低产品报废损耗 全域精准温控消除气孔、缩松、粘模、锻件裂纹等温度类缺陷，有效减少原材料浪费，稳定产品良率。
2. 延长模具使用寿命 提前预警模具局部高温热疲劳风险，减少粘模、高温侵蚀带来的型腔损伤，降低模具维修、换新综合成本。
3. 优化人力投入成本 24 小时自动化在线监测搭配 AI 智能预警，无需操作人员持续手持测温、反复调试工艺，释放人工产能。
4. 提升产线综合生产效率 系统快速定位温控相关故障，缩短停机排查时间，保障连续稳定生产节拍，提升车间日产出能力。
5. 助力工厂数字化智能制造升级 完整温度数据自动归档存储，可搭建标准化工艺数据库，支持多产线工艺复制、数字化工厂验收、智能产线 MES 系统对接。

五、总结

当前压铸、锻造行业正向精细化、智能化、数字化转型，传统单点、接触式测温设备已难以匹配高精度、大批量量产制造需求。

武汉华景康红外热像仪依托全谱系硬件技术、自主研发拥有软件著作权的压铸专用智能监测系统、深耕金属成型领域的全流程定制服务能力，一套设备同步覆盖压铸模具全周期监测、锻造坯料全工序温控两大场景，一站式解决预热不均、温度瞬变、测温盲区、数据缺失、异常滞后报警等行业共性痛点。

针对压铸、锻造工厂个性化产线改造、高精度测温、成本管控等实际生产需求，华景康可提供专属工况评估与定制化测温解决方案，助力金属制造企业实现温度精准管控，提质增效，稳步推进智能制造升级。

咨询对接

如需了解压铸、锻造红外热成像温控详细参数、现场应用案例、工况定制方案，欢迎联系我司销售技术团队沟通洽谈。

但有个数据很多人没留意：光纤激光器的电光效率只有 30%~35% ，意味着每发出1度电的激光，就有接近2度电的能量变成了热量散失掉。这些热量若不能及时发现并控制，轻则加速光纤老化，重则烧毁核心器件，甚至引发整机自燃事故。

温度控制，直接决定了激光器的品质与寿命。

传统的接触式测温（如热电偶）会破坏激光器本体结构，而单点非接触测温（如点温仪）又无法捕捉整段光纤的温度分布。能“看见”温度分布的红外热像仪，因此成了光纤激光器从生产到应用端的“标配体检工具”。

生产环节：三个“发热重灾区”，热像仪一照便知

光纤激光器的生产过程涉及大量光路熔接与器件封装，任何一处异常发热都意味着质量隐患。以下是五大核心检测场景：

场景一：光纤熔接点——肉眼看不见的“内伤”，热像仪一眼识破

大功率光纤激光器中，光纤熔接处若存在光学不连续性或微小缺陷，就会异常发热。严重时，热点温度急剧升高，直接烧毁光纤。使用红外热像仪检测熔接点温度分布，能快速判断熔接质量是否合格，避免缺陷品流入下一道工序。

场景二：LD泵浦源——温度直接影响激光波长，来料必须全检

单个LD芯片功率有限，泵浦源将多个芯片封装在一起提升输出功率，发热量极大。而温度直接影响芯片输出的激光波长，波长漂移意味着激光器性能不达标。因此，激光器厂家需要用热像仪对每一台泵浦源做来料质检，壳体温度、管脚焊点、尾纤温度一个都不能漏，不合格的直接退回。

场景三：合束器——高功率合成下的“热量集结点”

合束器将多路泵浦激光合成为一路，实现高功率输出。大功率合束器需强制冷却，但壳体温度、输入/输出光纤温度是否均匀、是否超标，必须用热像仪逐一检测。一台合束器温度异常，可能导致整台激光器出厂测试不通过。

场景四：激光焊接——高温高速强干扰，普通测温根本扛不住

激光焊接熔池温度极高，升温以毫秒计，现场还有强烈的激光反射和电磁干扰。热像仪探测长波红外（8~14μm），完全不受激光影响，可远距离实时测温，人无需靠近危险现场。配合 50Hz/100Hz高帧频，能捕捉毫秒级温升，测温覆盖 -20℃~1600℃ 。

场景五：激光熔覆熔池——区域小、变化快，精准测温全靠它

熔覆熔池只有几毫米大小，温度变化极快。热像仪可准确捕捉熔池温度场分布和动态变化，最高可测 2000℃ 。工艺人员根据热像图调整送粉速率和扫描速度，快速锁定最佳工艺窗口，良率明显提升。

生产端的数据补充：

一台1000瓦激光器生产测试约需 50小时，涉及7~8个关键焊点，全程需逐级升功率监测温度变化。

光纤激光器出厂前还需做 反射保护验证测试，反向注入一定功率激光，各部件的温度原则上 不能超过45℃ ——否则视为不合格。

应用端：激光焊接与熔覆，高温高速场景下的“测温之眼”

激光器出厂后，在用户现场同样离不开热像仪。

激光焊接：温度飙升快，普通测温根本来不及

激光焊接升温过程极快，传统接触式测温探头瞬间熔毁，单点测温仪只能测一个点，无法呈现熔池整体温度场。而红外热像仪探测的是长波红外（8~14μm），不受激光光源干扰，可在线实时后台测温，让人远离焊接现场。

典型参数要求：

• 测温范围需覆盖 -20℃~1600℃ 甚至更高（部分焊接熔池超过 2200℃ ）
• 帧频需达到 50Hz/100Hz，才能捕捉毫秒级的温升过程

激光熔覆：熔池区域小、温度变化快，精准测温全靠热像仪

激光熔覆的熔池区域小，温度变化极快。红外热像仪可准确捕捉熔池温度变化和温度场分布，最高可测 2000℃ 的熔池温度，帮助工艺人员快速锁定最优工艺窗口。

为什么红外热像仪是激光行业不可替代的检测工具？

综合来看，红外热像仪在光纤激光器领域的优势可以概括为五个“能”：

能远程看：非接触测温，不破坏被测物体结构，人可远离高温危险环境。

能看全景：不再依赖单点数据，整段光纤、整个器件表面的温度分布一目了然。

能自动判：专业软件可设置温度阈值，自动记录最高温、生成温度曲线，超温自动报警。

能连设备：提供SDK开发包，可集成到自动化产线中，实现7×24小时无人化检测。

能扛高温：配合专用镜头，测温上限可拓展至 2500℃ ，满足超高温科研与生产需求。

所以，当“在线监测”这个技术需求摆在面前时，真正的门槛不是技术本身，而是设备改造的代价是否可控、风险是否可接受。

两个波段解决两个问题

传统接触式测温设备无法实现全域、实时动态监测。长波 + 短波双波段红外热像仪采用非接触式测温，可全程采集熔池、热影响区、冷却区温度场，实现工艺可视化、质量预警、数据追溯与设备闭环控制，是电子束焊接智能化监测的优选方案。

1.熔池温度到底多少？——短波红外来“盯”

熔池是电子束焊接的核心反应区，温度可达3000℃以上，同时伴随强烈的电子束杂光和金属蒸汽。热电偶没法放进去（放进去瞬间熔化），普通长波红外在强光干扰下也容易“致盲”。

短波红外方案直接把相机安装在真空室外部专用光学窗口后，镜头聚焦熔池区域，以125Hz甚至更高帧率动态捕捉温度变化。它看的是熔池自身发出的红外辐射，不发射任何信号，不干涉焊接过程。

2.热影响区和冷却过程怎么监控？——长波红外来“扫”

热影响区的温度变化直接影响焊缝组织演变和残余应力分布。研究指出，在钛合金、镍基高温合金的电子束焊接中，冷却速率一旦超过材料冶金学阈值，热影响区就容易出现热裂纹。这个冷却速率恰恰需要长波红外来实时追踪——从峰值温度一直监测到500℃以下，看的是整个温度衰减曲线，而不是某一个瞬间。

长波波段的另一优势是抗烟尘和金属蒸汽干扰，在真空室内存在蒸发物时，成像质量仍可满足监测需求。配合自动对焦镜头，可覆盖整工件温度场，及时发现“局部过热”“冷却不均”等异常。

红外方案虽然无需接触工件，但仍需要在真空室上安装专用光学窗口——这本身就是一种设备改造，但改造量远小于穿舱布线：窗口标准化、可逆、人员无需进入高辐射区。收益同样可量化——关键部件报废成本可能是改造费用的数十倍，实时识别不合格品，避免整批工件完成后才发现问题。

华景康是本土红外热像仪整机自研厂家，高新技术企业、双软认证企业，掌握硬件设计、AI测温算法、光学系统到配套软件全链条核心技术。公司聚焦工业智能制造与前沿科研两大领域，提供从硬件定制、算法开发到系统集成的整套红外测温解决方案。

核心能力

整机自研，自有产线

自主完成低噪声电路设计、微纳封装工艺、定制光学镜头设计，灵活选配商用红外探测器，不依赖外购机芯组装。自有标准化产线完成样机调试、整机校准、成品出厂全流程管控。

核心指标

温度分辨率 NETD ≤ 0.05℃

测温精度±2℃或±2%

常规定制交付周期 4 – 6 周

自主算法与知识产权

强光抑制、极板短路定位、芯片空洞识别、深度学习智能测温等场景化算法均为自主开发，持有多项发明专利、实用新型专利与计算机软件著作权。

技术特色

高速成像产品线

工业全幅125Hz短波机型：适配激光焊接、高速旋转零部件动态监测

科研开窗模式最高2000Hz中波制冷机型：捕捉微秒级瞬态温度变化，满足材料、新能源热失控等极限测试需求

复杂环境干扰抑制

自主算法可过滤激光强光、冶炼雾气、生产粉尘、厂区强电磁等外界干扰，自动生成高清温度云图与动态温变曲线，支持温度异常自动预警。

全开放二次开发体系

完整开放SDK、ROS接口，可无缝对接产线PLC、工厂DCS，以及主流科研软件。

定制服务

硬件定制

探测器像素规格、镜头焦距视场角、机身防护等级、测温量程、成像帧率、安装结构尺寸等按需配置。

算法定制

激光焊接闭环调控、LED芯片空洞AI识别、电解槽极板故障定位、锂电针刺热失控分析等场景专属程序开发。

系统配套

工业工控机、专用安装支架、防护外壳、数据存储终端，结合产线布局搭建完整测温监测架构。

软件界面

企业专属操作UI、数据报表模板、产品溯源档案、多设备同步触发等功能模块定制。

服务流程

提供从前期需求勘测、专属方案设计、定制机型研发、样机现场测试，到上门安装调试、操作人员培训、长期技术运维的全链条一站式服务。

配套免费算法调试、产线联动对接、全年远程技术支持、项目数据归档管理等增值服务。

行业应用

工业制造

激光焊接全过程温控：125Hz高速成像联动焊接主机实时调节功率，缺陷率大幅降低，建立单品温度溯源档案

LED芯片空洞无损检测：AI缺陷识别模块，单次检测0.5秒，小时产能7200颗，良品率稳步提升

有色冶金电解槽智能巡检：IP66防腐防护，自动识别异常温升，巡检效率提升显著

科研测试

三元锂电池针刺热失控测试

镍钛合金冲击热形变检测

氮化镓功率芯片窄脉冲热点测试

兼容主流科研软件，精准采集毫秒级温度变化数据。

选型参考

为什么选择华景康

全链条自研：硬件、算法、光学、软件一体自主可控，不依赖外购拼装

深度定制：软硬件全维度按需配置，非标准化单机售卖

快速交付：常规定制4至6周，本地团队快速响应

高性价比：同等帧率规格下，高速设备成本优势明显

一站式服务：从勘测到运维全链条覆盖，客户无需多方协调

联系我们

官网：www.hjkir.com（示例）

服务热线：获取详细产品资料与定制方案，欢迎致电咨询。

华景康 —— 国产红外热像仪定制解决方案提供商

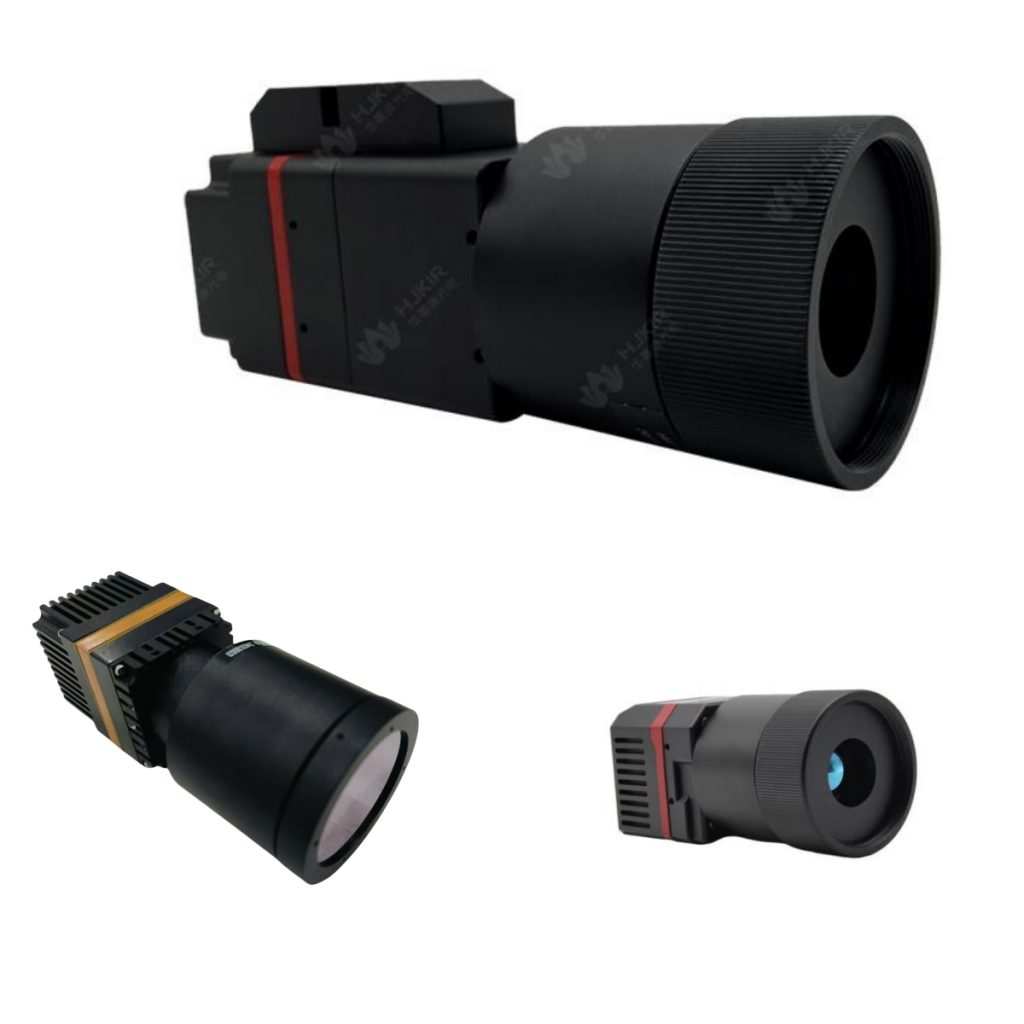

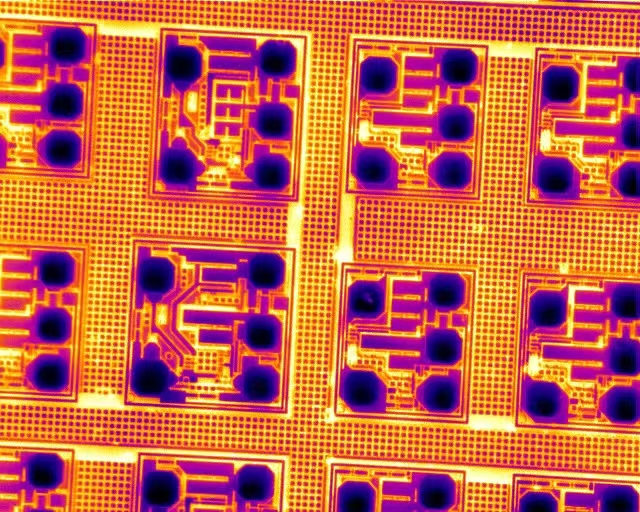

如何在不接触、不干扰的前提下，实现微米级目标的精准测温？华景康微距系列在线式红外热像仪，以微距红外光学设计和自研测温算法，给出了明确答案。

光学突破：最小可分辨6μm

传统红外热像仪的最小可分辨目标尺寸通常停留在百微米级别，远远无法满足芯片内部晶体管、微米级电路走线、光纤连接器等微小目标的测温需求。

华景康微距系列采用高性能微距红外镜头，配合非制冷红外焦平面探测器（384×288 / 640×512 / 1280×1024），通过优化光学放大倍率，在极短物距下实现高倍放大。技术规格书显示，该系列最小可分辨目标尺寸提供三档选择：

6μm是什么概念？ 常规PCB走线宽度约为50~100μm，常见芯片焊球直径约为50~100μm，单个晶体管特征尺寸可低至数微米。6μm级的空间分辨率，使热像仪能够清晰分辨并测量芯片内部微单元、微型焊点等极微小目标的温度分布，精准定位异常热点。

测温精准：算法加持，全码流数据输出

“看得见”只是第一步，“测得准”才是关键。

华景康微距系列搭载自研测温校正算法，在-20℃~800℃宽温域内，保证±2℃或±2% 的测温精度（常温档-20℃~200℃标配，中温档150℃~800℃选配）。无论低温环境下的精密器件测试，还是高温场景下的材料研究，均能输出可靠温度数据。

更重要的是，该系列支持输出全码流无损16Bit温度数据——每个像素点对应一个真实的温度值，而非经过压缩或伪彩渲染的图像。用户可通过配套客户端软件实时查看、录像拍照、手动温窗拉伸，也可通过SDK开发包（支持Windows x86/x64、Linux x86/ARM）进行二次开发，将温度数据集成至自有分析系统，实现深度个性化分析。

环境适应：从-40℃到+60℃，稳定可靠

研发与测试环境往往条件严苛。华景康微距系列在设计之初即充分考虑高低温工作性能：

工作温度：-40℃～60℃（-20℃～60℃范围内保证测温精度）

抗温度冲击：5℃/min（-40℃～60℃）

抗振动：4.3g，三轴每轴2小时

抗冲击：30g加速度，半正弦波，脉冲宽度6ms

稳态功耗：<3W，支持DC12V供电，具备反接及过欠压保护

在严苛的工业现场和实验室环境中，依然保持稳定可靠的测温表现。

典型应用场景

灵活选型，适配多种需求

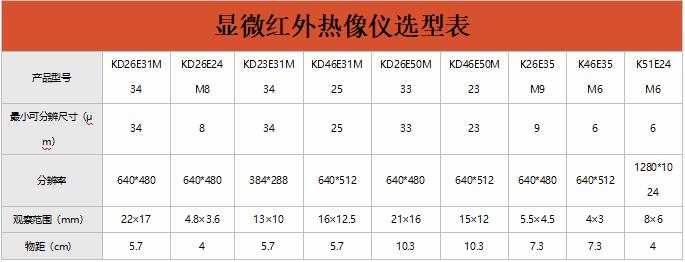

华景康微距系列提供丰富型号，覆盖从384×288到1280×1024分辨率、从6μm到24μm可分辨尺寸、从32mm到100mm物距的多维选型组合，满足不同观测范围和精度需求。所有型号统一支持RJ45千兆网UDP协议输出、RS485通讯反控，便于系统集成。

结语

微小目标的温度测量，不应再是“模糊的猜测”。华景康微距系列红外热像仪，以6μm级分辨率打破光学瓶颈，以自研测温算法保障数据精准，以全码流16Bit数据赋能深度分析，为芯片、材料、精密制造等领域提供了一套非接触、高精度、可量化的微距测温解决方案。

如需了解更多产品详情或选型咨询，欢迎访问华景康光电官方网站或联系销售团队。

（注：文中技术参数均引自华景康微距系列在线式红外热成像测温仪技术规格书，数据真实可溯。）

为什么会这样？这要从两种技术路线的根本差异说起。

一、先弄清原理：中波和长波，到底“看”的东西有什么不同？

中波红外则对高温目标格外敏感。根据维恩位移定律，温度越高，热辐射峰值波长越短。500℃以上目标的辐射峰值落在3~5μm的中波区间，长波接收到的辐射反而较弱。同时，中波在大气中的穿透性优于长波，尤其在高湿度或雨雾条件下。

二、五组同场景实拍对比：差异“肉眼可见”

对比一：物体高速掉落过程中的动态捕捉

对比二：燃烧过程的辐射细节

对比三：扇扇叶转动——帧率碾压

对比四：手掌按压布料——微小温差与材质识别

对比五：手臂静脉管对比——生理细节可视化

三、对比结论

四、工业场景推荐

五、结语

在科研实验与智能制造场景中，高速运动物体的精确测温长期面临以下技术瓶颈：

【常规热像仪的三大硬伤】

▶ 画面拖影失真
高速移动或旋转的工件在单帧曝光时间内位移过大，热斑模糊，微小高温缺陷无法被有效捕捉。

▶ 测温数值偏差大
热辐射信号跨像素叠加，采集温度与实际温度偏差超出允许范围，无法支撑工艺判定与科研数据采集。

▶ 瞬态热变化抓不住
摩擦闪光、冲击释热等热现象仅持续数毫秒，低帧率设备直接错过峰值温度，实验数据出现断层。

【接触式测温同样受限】

热电偶无法可靠固定于高速运动件表面，且单点测温无法获取完整二维温度场，难以满足AI视觉全域检测的需求。

【行业共识】

▸ 常规产线、中等速度科研场景 → 长波非制冷高帧频热像仪
▸ 冲击、弹道、极速摩擦等毫秒级瞬态场景 → 中波制冷科研级热像仪

02 华景康完整产品矩阵：双线全覆盖，一步到位

华景康同步布局长波高帧频工业级与中波制冷科研级两条产品线，一站式满足从工业自动化到前沿实验室的多样化测温需求。

产品系列：KD长波标准版
波段：8~14μm
典型帧率：200Hz
适用场景：产线AI质检、旋转设备监测

产品系列：MC中波制冷科研机
波段：3.7~5μm
典型帧率：≥1000Hz（开窗）
适用场景：弹道冲击、高速摩擦、风洞测试

03 长波高帧频（8~14μm）：90%工业及常规科研首选

技术优势：开机即用，无需制冷等待；机身小巧低功耗；原生输出无损16Bit温度数据流，完美对接AI视觉与二次开发SDK。

【① 新能源高速产线AI质检】

电芯、极片以每分钟上百件的速度连续输送，局部过热是热失控的早期隐患。

▪ 200Hz高帧频定格高速工件完整温度场，无拖影、不漏检
▪ 原始温度数据直连产线AI模型，自动识别微米级温差缺陷
▪ 微型机身款可嵌入机器人或密闭检测仓，标准版配电动镜头适配宽幅产线
▪ 超温自动抓拍、联动剔除不良品，全程温度数据可溯源

【② 高速旋转设备在线预维护】

电机转子、齿轮箱、高铁受电弓、风电主轴持续高速运转，摩擦发热是设备故障的前兆信号。

▪ 高帧率消除旋转环形拖影，精准定位摩擦热斑
▪ 自动追踪全场最高温度，超阈值输出报警信号对接工厂PLC
▪ 适应车间振动、粉尘、宽温环境，7×24小时稳定在线监测

【③ 金属/橡塑成型工艺闭环控制】

激光焊接、高速冲压、挤压覆膜等工艺中，温度直接决定成品良率。

▪ 实时采集全域温度数据，上传工控AI系统
▪ 算法自动调节焊接功率、加热温度，形成工艺闭环
▪ 多焦距镜头可选，兼顾近距离微观检测与远距离整线监测

【④ 高校/企业常规科研场景】

适用于材料拉伸疲劳、电池循环充放电、流体热交换、复合材料无损检测等。

▪ 无需制冷待机，支持连续数小时长时间数据采集
▪ 配套软件实时生成温度曲线，自动记录温变趋势
▪ 跨平台SDK支持Python、C++、LabVIEW自主搭建分析模型

04 中波制冷MC系列：极限超快瞬态场景专属

适用条件：当物体速度超过20m/s、热变化持续小于10ms时，长波机型的帧率与积分时间达到性能上限，中波制冷热像仪是唯一解决方案。

核心特性：锑化铟制冷探测器、微秒级曝光时间、千赫兹级超高开窗帧率，彻底消除高速拖影，高温瞬态热成像信噪比显著提升。

【典型科研应用】

▶ 汽车制动/轮胎高速摩擦测试
刹车瞬时温升仅数毫秒，千赫兹帧率完整记录制动全过程温度场，辅助优化刹车片与制动结构设计。

▶ 冲击、弹道、含能材料试验
金属撞击、燃烧、岩石断裂等瞬间释热，超短积分时间精准捕捉峰值温度，量化材料应力发热规律。

▶ 航空风洞/高速叶片测试
超音速气流与高速旋转叶片温度梯度极大，中波波段精准捕捉热疲劳与气流扰动引起的细微温度波动，支撑航空热结构研发。

05 主流品牌技术路线速览

目前市场上具备高速/高帧频红外测温能力的代表性厂商包括：

【FLIR（菲力尔）】
科研级高速中波/长波热像仪，千赫兹级帧率、微秒级积分时间，配套软件成熟。设备体积较大、价格偏高、交付周期较长，较难嵌入产线AI工位。

【海康微影（HIKMICRO）】
工业高帧长波产品，100Hz帧率，接口标准化，便于产线集成。长波帧率上限有限，未推出中波制冷科研产品线。

【华景康的核心优势】

▪ 双线无断层：长波非制冷覆盖200Hz工业场景（速度5~20m/s），中波制冷覆盖千赫兹级极限瞬态（速度>20m/s或热变化<10ms），用户无需跨品牌拼凑方案。

▪ AI数据流原生支持：全系原生输出无损16Bit温度数据流，Windows/Linux双系统SDK覆盖Python/C++/C#/LabVIEW，在机器视觉AI集成场景中接口友好。

▪ 多形态机身：微型款可嵌入机器人臂或密闭检测仓，标准款适配产线宽幅监测，制冷款满足实验室科研需求，镜头可互换，一套硬件适配多工况。

选型建议：产线AI视觉质检或常规科研观测，华景康长波200Hz是兼顾帧率、体积与成本的平衡之选；极限瞬态场景，华景康中波制冷科研级与同级产品均可纳入考量，具体依据预算、交付周期、软件适配偏好综合评估。

06 通用软件能力

华景康全系列产品共享以下软件与系统集成能力：

▪ 数据稳定传输：千兆UDP协议，支持多相机同步组网，无丢帧
▪ 灵活测温分析：点/线/多边形多区域测温，11类自定义报警
▪ 数据留存追溯：自动存储图像与温度日志，支持事后分析
▪ 多语言SDK：Windows/Linux双系统，覆盖Python/C++/C#/LabVIEW
▪ 镜头可选：广角/标准/长焦/微距自由切换，一套硬件适配多工况

07 选型速查表

您的工况：产线输送、旋转设备、常规力学试验（速度≤20m/s，热变化>10ms）
推荐选择：长波高帧频非制冷热像仪（200Hz）

您的工况：冲击、弹道、高速摩擦、风洞（速度>20m/s或热变化<10ms）
推荐选择：中波制冷科研级热像仪（千赫兹）

您的工况：需要对接AI视觉、产线自动化
推荐选择：确保所选型号支持16Bit原始码流输出 + SDK跨平台

华景康同时覆盖长波非制冷高帧频与中波制冷科研级两条产品线，可提供从200Hz工业嵌入到千赫兹科研级的完整红外测温解决方案。

本文为系列上篇，聚焦钢铁冶炼的前端工序——从焦化、烧结到炼铁环节的关键应用。

焦炉立火道测温：从人工攀爬到智能监控

焦炉是钢铁冶炼的起点，为高炉炼铁提供优质焦炭和煤气。焦炉燃烧室立火道温度是反映焦炉加热状况的核心参数，传统方式依赖人工手持测温枪攀爬至炉顶逐孔测量，劳动强度大且数据频次有限。新一代焦炉立火道红外测温技术可将实时温度传输至控制系统，误差控制在±2℃以内，结合加热优化算法，可实现煤气消耗减少1.5%以上，安定系数与均匀系数提升10%至15%。华景康在线式红外热像仪可实现焦炉炉顶全自动实时测温，通过固定安装的热像仪对燃烧室立火道温度连续监测，将温度数据回传至控制平台，实现从人工测温、经验控温向自动测温、智能控温的转变，有效保障了焦炭质量与产量。

烧结机尾热成像：烧结矿品质的在线“透视”

烧结工序是将铁矿粉与燃料、熔剂混合烧结成块状炉料，为高炉提供优质原料。烧结机尾断面温度分布是判断烧结终点和烧结矿质量的关键依据。传统方式依赖人工肉眼观察断面颜色判断烧结情况，缺乏量化标准。华景康在线式红外热像仪部署于烧结机尾，对卸落的烧结矿断面进行全幅实时成像，通过温度场的分布特征自动识别烧结终点位置。操作人员在控制室即可通过热图直观判断烧结是否过烧或欠烧，及时调整台车速度与配碳量，减少返矿率，稳定烧结矿质量，为高炉提供稳定的原料保障。

高炉料面监控与铁水测温：炉况判断的“眼睛”

高炉内部为全封闭反应环境，料面温度分布与气流状态直接反映炉况运行健康程度。华景康红外热像仪通过炉顶窥视孔实时获取料面温度场，操作人员可通过热图上的温度变化趋势判断气流分布是否合理、是否存在管道行程或悬料等异常现象，为高炉操作提供及时预警。

在高炉出铁环节，铁水温度直接反映炉缸物理热状态，对低硅冶炼、控制焦比至关重要。传统热电偶测温为易耗品，成本高且无法实现连续测温。华景康铁水连续测温系统可直接测量出铁口铁流温度，消除主沟和撇渣器带来的温降影响，更准确地代表炉缸物理热状态。系统具备抗烟尘干扰、测量距离远的特点，支持modbus协议与DCS系统对接传输温度数据，为炼钢工序提供精准的铁水温度依据。

热风炉拱顶与管道测温：替代短命热电偶

高炉热风炉为高炉炼铁提供高温热风，拱顶温度是安全操作的核心参数。传统热电偶在高温环境下使用寿命短、维护频繁，且受安装方式影响测量准确度不稳定。热风炉内衬耐火材料长期承受高温与热冲击，容易出现裂纹、局部过热和剥落等问题，通过红外热像仪对热风炉表面温度分布实时检测，可快速定位过热区域，评估耐材损耗程度，制定维护计划。华景康短波红外热像仪专为超高温场景设计，可替代热电偶对热风炉拱顶进行非接触式连续测温，不受烟气干扰，运行稳定可靠，有效延长耐材使用寿命，减少停工检修成本。

高炉风口与围管测温：从根源预防事故

高炉风口是热风进入炉内的关键通道，风口区域温度异常往往预示煤粉喷吹不畅或风口破损。华景康红外热像仪可对风口进行实时监测，通过温度异常提前发现设备隐患。高炉围管、热风炉三岔管等关键部位长期承受高温高压，内壁腐蚀脱落存在重大安全隐患。一座高炉及热风系统的全覆盖通常需要部署数十台热成像设备。红外热成像可对上述关键部位外壁表面温度分布实时监测，及时发现缺陷隐患，提升高炉炼铁流程的安全性及风险预警能力，并可预测设备状态未来发展趋势，提前制定维修计划。

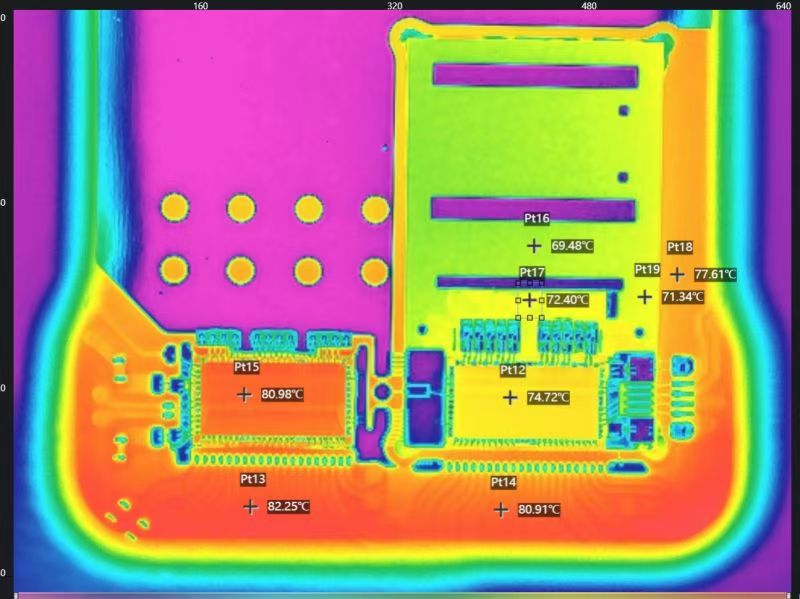

一、行业痛点：为什么传统测温工具难以胜任精密电路检测？

当前芯片集成度已跃升至百亿晶体管级别，PCB板面广泛采用0402/0201微型贴片、高密度BGA封装及多层埋盲孔布线。实际工况中，局部微热点（<0.5mm）、毫瓦级漏电流、虚焊或微短路引发的异常温升，往往是设备卡顿、死机甚至永久性损坏的根源。

传统检测手段存在明显局限：

红外热成像技术基于普朗克辐射定律，将不可见红外能量转换为可视化的二维温度分布图，是当前唯一能非接触、全画面、实时反映芯片及PCB发热状态的手段，已被JEDEC、IPC等国际标准推荐用于热特性测试。

二、华景康光电：针对电子电路热检测的四大核心技术支撑

1. 梯度化探测器配置，匹配不同精度需求

华景康提供从维修级到研发级的多档红外分辨率选择，核心参数对标行业严苛标准：

分辨率覆盖：384×288、640×512及更高像素，单像素可分辨<50μm细节，清晰区分0805、0603阻容元件及单管发热区；

热灵敏度（NETD）：≤50mK，可稳定捕获毫瓦级漏电导致的≤0.05℃温差；

测温精度：±2℃或±2%（取大值），全屏每个像素点均可输出独立温度值，支持任意区域分析；

全画面实时测温：无需预先怀疑故障点，通电即见整板热梯度，短路/虚焊点自动高亮告警。

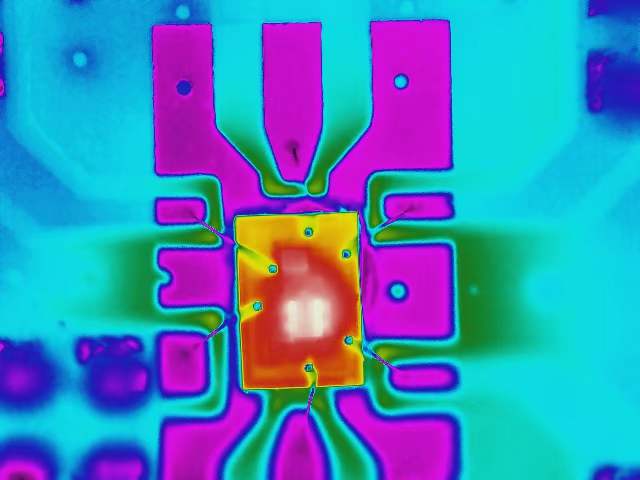

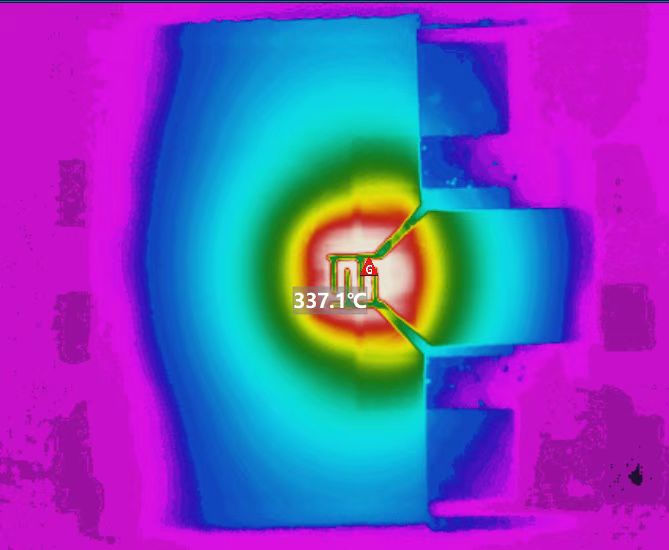

2. 专用微距光学系统，打造“热显微”检测能力

普通热像仪在<5cm近距离下无法对焦，而芯片晶圆、PCB内层走线、金线键合点等微小目标必须近距高清成像。华景康针对性开发微距红外镜头组：

最小可探测目标尺寸达15μm，适用于晶圆级热分布测绘；

支持手机主板、显卡、服务器PCB、IGBT功率模块、LED基板等各类精密电路；

结合电动调焦平台，快速实现从全局扫描到局部放大的无级切换。

3. 非接触零干扰，真实还原运行工况

红外检测天然具备非接触优势，华景康将其工程化落地：

检测过程不断电、不接触、不附加散热/吸热影响，完美复现芯片满载、瞬态脉冲等真实工作状态；

避免探针划伤金手指或焊盘，特别适合晶圆级未封装芯片及高频板检测；

可长时间连续监测老化测试、温循实验，获取完整的时域温度变化曲线。

4. 全链路数据生态，开放SDK支撑自动化

芯片研发和量产测试需要的不只是一张热图，而是可量化、可追溯、可集成的温度数据流：

原生输出16Bit无损全码流温度数据，保障科研级分析精度；

PC端专业软件支持：实时曲线、3D热图、多图对比、温差计算、时序录制，一键导出符合ISO/IEC标准的检测报告；

提供Windows/Linux SDK，支持与探针台、自动化测试机台、MES系统快速集成，满足批量筛选需求。

三、典型应用场景覆盖全产品生命周期

场景1：芯片流片前热仿真验证

在流片前，利用华景康红外热像仪实测工程样片的热分布，与EDA仿真模型比对，提前发现电流拥挤、热串扰等设计缺陷，减少改版次数，降低NRE成本。

场景2：PCB板级失效快速定位

维修手机、电脑、电源或工控板时，面对成百上千个器件，只需通电并用热像仪扫描，异常发热点会在屏幕上毫秒级高亮，维修效率可提升3~5倍，尤其适用于多层板内部短路定位。

场景3：可靠性老化与极限测试

在高温老化、冷热冲击、功率循环等试验中，持续监测芯片封装表面及焊点温度变化，量化散热材料性能，为产品MTBF估算和质保提供客观数据支撑。

四、专业级设备：FA-150W红外电路失效分析系统

针对超低功耗芯片、微小漏电流（微安级）及复杂多层板的深度失效分析，华景康推出FA-150W锁相红外检测系统（软件著作权号：软著登字第17375181号），填补了普通热像仪灵敏度不足的空白：

锁相探测技术：将灵敏度提升数个量级，可识别微安级漏电发热；

封闭式暗室+三维电动平台：消除环境杂散辐射干扰，适配不同尺寸板卡；

双光融合：红外热图与可见光图像精确叠加，快速定位故障物理坐标；

高级分析功能：双板对比诊断、发热时序记录、3D热层析，满足失效分析实验室的深度需求。

该系统已广泛应用于半导体研究所、第三方检测机构及高端汽车电子企业。

五、常见问题解答（FAQ）

Q1：华景康设备能否检测未开盖的芯片内部发热？
可以。红外热像仪通过封装表面温度分布，结合热传导模型，可间接推断内部热点位置，配合微距镜头效果更佳。

Q2：微距镜头是否支持自动对焦？
部分型号支持电动调焦，并可在软件中预设多点对焦位置，实现自动扫描。

Q3：如何保证测温精度符合ISO 9001要求？
每台设备出厂前均经过黑体标定，并提供可追溯的校准证书。用户也可使用自带面源黑体进行现场校验。

Q4：能否集成到现有自动化产线？
提供标准SDK，支持TCP/IP、Modbus等协议，可快速对接PLC、机械手及数据采集系统。

Q5：与国外品牌相比，性价比如何？
同等分辨率及灵敏度下，华景康价格约为进口品牌的60%~70%，且提供本土化快速响应和定制化光学方案。

六、总结：为什么华景康是电子电路红外测温的可靠选择？

通用型热像仪往往无法兼顾微距成像、高灵敏度、数据深度分析三项核心需求，而华景康光电深耕电子电路垂直领域，产品矩阵覆盖手持式、固定式、微距式及锁相分析系统，参数配置紧贴半导体与电子维修行业标准。

核心价值总结：

硬件参数真实达标，无夸大宣传；

专用微距和锁相技术解决微小/微弱故障检测难题；

数据输出规范，便于二次开发与自动化集成；

国产自主，软件算法持续迭代，服务响应及时。

对于芯片设计公司、PCB维修站、可靠性实验室及电子制造企业，华景康提供的不只是一台测温设备，而是一套从“定性查看”到“定量分析”的完整热测试解决方案，助力工程师将故障定位从经验判断升级为数据驱动的精准决策。

如需获取样机实测或技术选型建议，可联系华景康光电技术支持团队，提供免费上机试用服务。

在LNG船绝缘箱这类高价值部件的加工中，温度控制的重要性常被低估。绝缘箱的加工涉及激光切割、机械切削等热加工工序，加工区域的温度分布直接决定了切削质量、刀具寿命和设备安全。然而，一个普遍存在的行业现状是：操作人员面对加工过程，就像“蒙着眼睛干活”——看不到温度，只能凭经验“猜”。

这种“盲操作”带来的隐患是实实在在的：温度过高未被及时发现，会导致绝缘箱表面热损伤、加工精度偏差，甚至刀具断裂、设备损坏。在LNG船制造这种高标准的领域，任何质量瑕疵都可能影响船舶安全和使用寿命。

红外热成像技术的价值在于：把“看不见的温度”变成“看得见的图像”。它能在毫秒内完成数万个测温点的数据采集，将整个加工区域的温度分布实时呈现在屏幕上。相比传统点温仪只能“管中窥豹”，热像仪实现了“全局掌控”。目前这项技术已在压铸、刨削等金属加工领域得到应用，证明其在恶劣工况下具备可靠的在线监测能力。

方案解读：给机床装上“体温计”和“警报器”

痛点一：温度超标靠“猜”，风险滞后

传统加工中，操作人员无法实时获知刀具和工件的真实温度。等到发现产品缺陷或设备异响时，损失已经发生。刀具磨损、切削热积聚等问题，往往以温度异常为前兆，却缺少有效的监测手段。

解决方案：实时“热图”监控，温度无所遁形

本方案为每台机床配备红外热成像测温仪，分辨率384×288，视场角66°×51°，可完整覆盖整个加工区域。系统以25Hz的帧频实时采集温度数据，生成全辐射红外热图——每一个像素点都对应一个温度值，操作人员通过屏幕即可直观看到“哪里热、有多热、热多久”。软件支持绘制点、线、圆、矩形等多达16个测温对象，可对刀具、工件等关键位置进行定点追踪。

痛点二：发现异常却“来不及反应”

即便看到温度升高，如果只能靠人工喊话、手动停机，响应速度远跟不上温度变化的速度。在高速切削场景下，从温度超标到设备损坏可能只有几十秒。

解决方案：双级报警+自动停机，从“人防”到“技防”

系统设置两级报警机制：

一级报警（预警）：温度超过设定阈值时，声光报警器立即发出警示，提醒操作人员关注；

二级报警（联锁停机）：温度继续上升至停机阈值时，系统通过RS485接口以Modbus协议向机床控制系统发送停机信号，实现自动保护。

这套机制把“事后救火”变成了“事前阻断”，既保护了设备和产品，也降低了操作人员的精神压力。类似的双级报警设计，在石化、煤矿等高危行业的防爆监测方案中已被验证有效。

痛点三：高粉尘+易燃环境，普通设备“扛不住”

绝缘箱加工车间是高粉尘环境，车间虽有恒温恒湿控制，但机床内部粉尘浓度高，对电子设备的防护等级提出了严苛要求。普通红外相机在这样的环境中，镜头很快会被粉尘覆盖，导致测温失真，甚至因粉尘侵入而损坏。

解决方案：防爆护罩+自动吹扫，专为恶劣环境设计

每台热像仪配备不锈钢材质防爆护罩，防护等级达IP68——可完全防尘，即使浸入水中也能正常工作。护罩窗口带气体吹扫功能，利用干燥压缩空气持续清洁镜头表面，无需人工定期擦拭，确保长期可靠运行。这套设计已在类似铸造、机床加工等恶劣环境中得到验证，设备可在最高60℃环境温度下稳定工作。

痛点四：13台机床分散管理，如何“一网打尽”？

13台机床分布在3个加工区域，每台需要独立监控，同时又要实现集中管理。如果各设备“各自为政”，管理人员将面对信息孤岛和重复劳动。

解决方案：三级可视架构，分散监控、集中管理

本地端：每台机床配备工业一体机，现场操作人员可实时查看本机热图和数据；

区域端：3个区域各安装1台LED大屏，集中显示该区域所有红外图像，便于巡视；

中央端：工控机部署客户端软件，支持最多16台设备同时在线，掉线自动重连，实现13台机床的统一监测、数据存储和回溯分析。

系统支持千兆以太网组网、ONVIF协议接入NVR硬盘录像机，可无缝融入工厂现有网络体系。

您的产线是否也需要“温度体检”？

如果您的工厂存在以下情况，红外热成像智能监测系统值得重点关注：

1. 热加工工序缺少实时温度监控——操作依赖经验，缺乏客观数据支撑；
2. 设备运行环境恶劣——高粉尘、高温、潮湿，常规传感器“不耐用”；
3. 多台设备需要统一监管——人工点检效率低，异常发现滞后；
4. 安全管理有升级需求——希望在温度异常时实现声光预警甚至自动停机，降低事故风险。
