NX26E13在线测温红外热像仪

2023/04/03 产品中心冶金电力 1213

产品简述

NX26E13在线测温红外热像仪采用17μm非制冷红外焦平面探测器、高性能红外镜头，性能优异的成像处理电路，并嵌入先进的图像处理算法，具备体积小、功耗低、启动快速、成像质量优异、测温精准等特点。

NX26E13在线测温红外热像仪的器件选型充分考虑高低温工作性能的要求，保证整机工作有优异的环境适应性能。

NX26E13在线测温红外热像仪输出全码流无损温度数据和H.264/H.265压缩格式的视频流数据，提供SDK方便客户后端集成开发，充分对被测目标进行温度分析。

功能特性

开箱即用，可以直接浏览器访问，无需任何插件，可以跨平台使用，操作系统方面：Linux，安卓，Windows，硬件方面：平板，手机，电脑。
智能调度，机芯可以存储温度数据，告警信息，视频图像信息，设备信息，可以不依赖电脑等终端设备独立运行。
算力卓著，机芯配置2T算力，可以前置算法。

应用领域

钢铁冶金煤炭化工电力电网新能源

电路检测安防监控

系列详情产品参数常见问题

NX系列详情

NX26E13技术参数

探测器
探测器类型	非制冷焦平面微测辐射热计
像元数	640×480
像元间距	17μm
波长范围	8～14μm
热灵敏度(NETD)	≤50mk@30℃
帧频	25Hz
图像处理与显示
成像时间	≤15S
图像优化	支持
非均匀性校正	支持
图像降噪	支持
电子变倍	1.0～4.0倍无极放大
极性控制	支持
调色板	多种调色板，包括白热、黑热、铁红、彩虹等9种
对比度、亮度	自动/手动
伽马校正	支持
增强算法	支持
网络视频压缩格式	H.264/H.265
灰度范围调整	自动/手动
图像模式	HDR宽动态模式
测温分析
测温精度	±2℃或±2%
测温范围	常温档：-20℃～200℃、中温档：50℃～800℃、高温档：50℃～1600℃
测温修正	辐射率、反射温度、作用距离
冷热点自动追踪、温度显示	支持
中心点温度显示	支持
平均温度显示	支持
测温工具	点、线、矩形、圆、椭圆、多边形
告警功能	高温、低温、温度区间、区间反选、趋势
录像	支持MP4、GCV
拍照	支持JPEG
温度数据导出	区域csv、温度曲线csv
SDK开发包
运行环境	支持Windows(32Bit/64Bit)、Linux(32Bit/64Bit)、MacOS、Android以及大部分ARM系统
二次开发	提供API以及SDK和Demo。支持使用C/C++、C#、Java、Javascript、Typescript、Python、Swift等多种语言开发
电气特性
数据接口	RJ45
数据类型	H264、H265、16Bit原始温度数据
网络标准	千兆网/自适应10M/100M/1000M
协议支持	IPv4/IPv6、TCP、UDP、NTP、HTTP、RTSP、RTP、ICMP、WebSocket、ONVIF
电源接口	4PIN SH
输入电源电压	12VDC
稳态功耗	<4.0W
反接保护	有
过欠压保护	有
通信标准	UART@RS485（反控云台和相机、Modbus协议）
IO输入输出	支持
环境参数
工作温度	-40℃～60℃
存储温度	-45℃～70℃
抗温度冲击	5℃/min(-40℃～60℃)
抗振性	4.3g，x、y、z轴每轴2小时
抗冲击	加速度30g，半正弦波，脉冲宽度6ms，安装使用方向冲击3次
湿度	≤95%（非冷凝）
镜头
焦距	13mm(F#1.0)
聚焦方式	手动
视场角	45.4°×34.8°（水平视场角×垂直视场角）
空间分辨率	1.308mrad

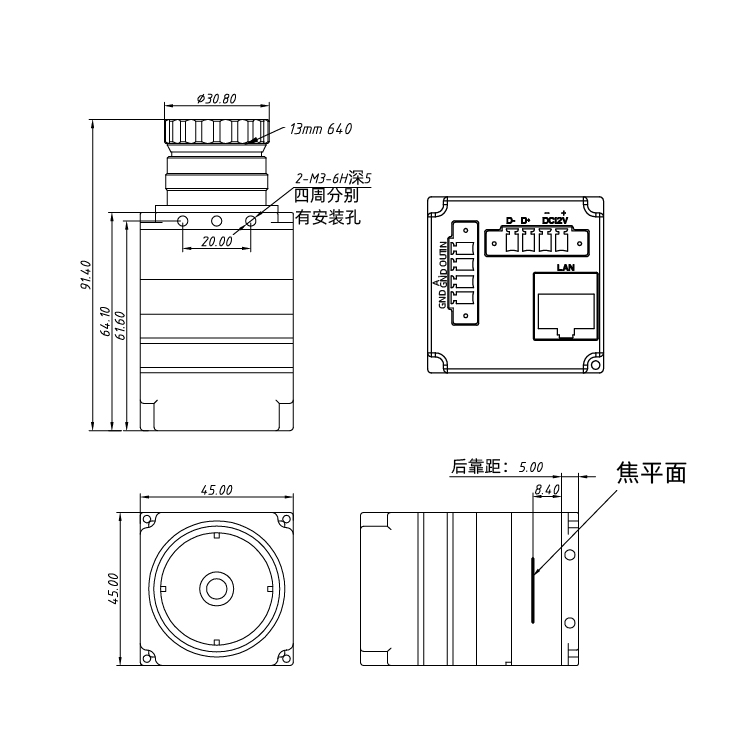

物理特性
外形尺寸	91.4mm×45mm×45mm
重量	<250g
安装孔	底面两个M3×5
