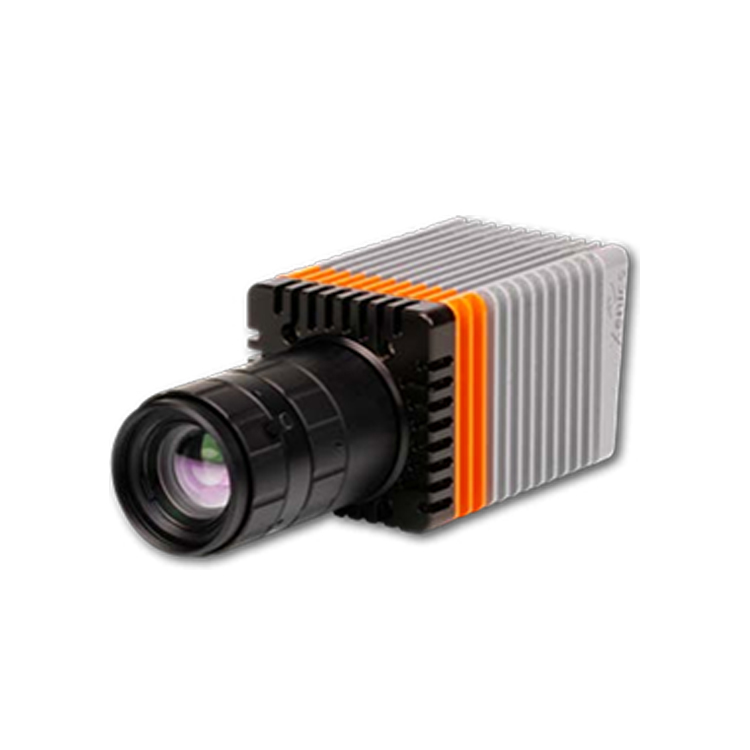

低成本InGaAs红外相机Bobcat 320

产品简述

Bobcat 320 TE0和WL系列基于自主研发的非冷却InGaAs探测器，分辨率为320 x 256像素。

Bobcat 320 TE0和WL摄像机提供GigE视觉接口，最大帧频400 Hz，具有低重量和低功耗的特点。

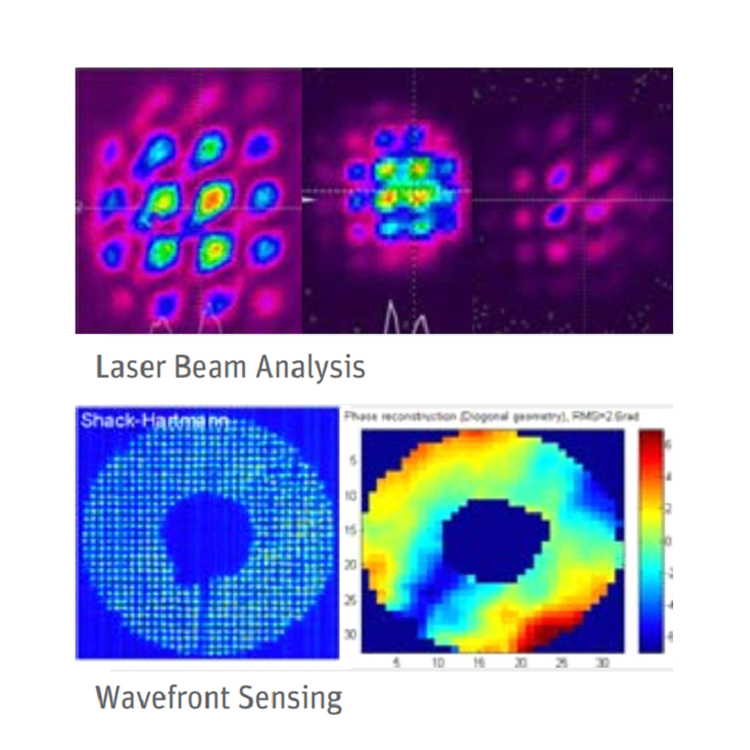

Bobcat 320 WL配备无窗非冷却探测器，专门针对激光束分析和激光波前传感应用。

机器视觉科学与先进研究过程监控

相机参数	Bobcat 320 TE0 GigE 400	Bobcat 320 WL GigE 400
机械特性
尺寸（不包含镜头） [宽 x 高 x 长] [mm]	55 x 55 x 74
重量 [g] – 不含镜头	280
光学接口	C-mount or M42
数据接口	RJ-45网口
电源接口	Hirose HR10-7R-SA[73]
触发接口	SMA
环境和功耗参数
工作温度范围 [°C]	-40 to +70
存储温度 [°C]	-45 to +85
功耗 [W]	4
工作电压	DC 12 V
抗冲击强度	IEC60068-2-27 Ed4.0; half-sine; terminal saw tooth; 50 g [11 ms]
振动参数	Random: IEC60068-2-64 Ed2.0; 4.3 g [20 - 1000 Hz]. Sine: IEC60068-2-6 Ed7.0; 1 g [10 - 2000 Hz]
IP等级	IP40
质量标准	CE, RoHS
光电特性参数
成像靶面[pixels]	320 x 256
像元尺寸 [µm]	20
探测器类型	InGaAs photodiode array with CTIA ROIC
芯片制冷	Uncooled	Uncooled & Windowless detector
曝光模式	Snapshot - global shutter
有效靶面[mm]	6.4 x 5.12 [diagonal 8.2]
光学填充因子r	100%
光谱范围 [nm]	900 - 1700
量子效率	~80% [typical peak value]
增益模式	Single gain
满阱容量[electrons]	70K
读出噪声 [electrons]	110
暗电流[electrons/second]	<2E6 [for 150 mV reverse bias] typically
读出模式	ITR
有效像素	>99.5%
曝光时间范围 [ms]	0.5 to 4
最大帧频 [Hz] [满画幅]	400
ROI功能	Yes
最小开窗[pixels]	32 x 4 [step 4 x 1]
最大帧频 [Hz]	>10000
ADC [bits]	14
控制与指令	GigE Vision
输出数据格式	GigE Vision [16 bit]
触发端口	In or out via SMA [Configurable]
