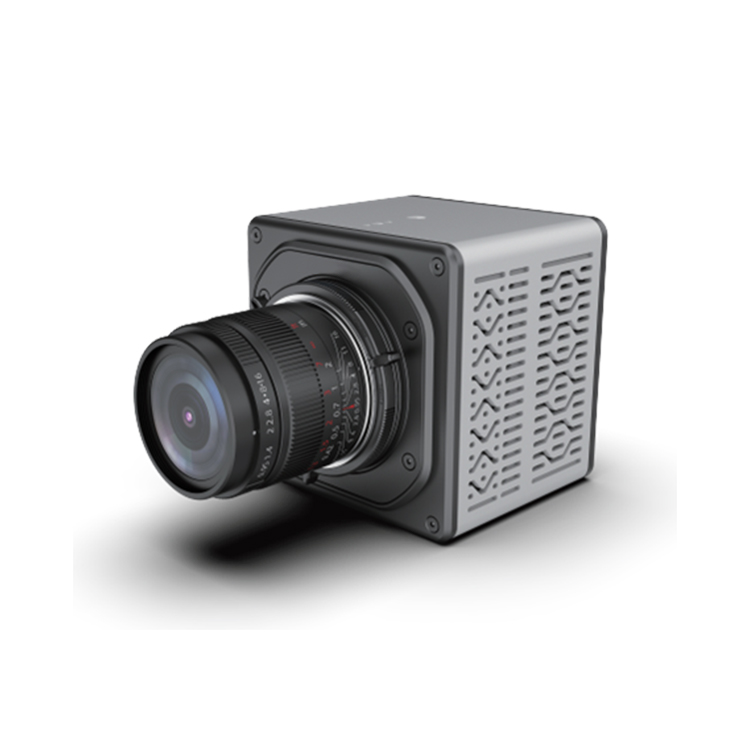

国产高性价比高速相机SH3-105

2023/09/06 产品中心研发与科研 1017

产品简述

SH3-105是高速相机家族MINI系列面向高端科研与工业领域又一力作，通过拥有完全自主知识产权的20层PCB堆叠设计和10Gbps Serdes板内互联技术，将机身体积和散热做到了完美的平衡。同时得益于自研阵列式并行存储架构，使得机身内最大存储可扩展到4TB，小体积也有大作为。

功能特性

超越同级别的超大像元，超强感光；
标配万兆网传输接口，兼容千兆以太网；
最大支持64个内存分区；
多种触发模式选择，支持单次录制多次事件触发；
出色的抗冲击抗震设计。

应用领域

机械动作焊接研究跌落测试火焰研究

产品参数常见问题

分辨率	帧率	记录时间（内存）			记录时间（硬盘）
分辨率	帧率	16GB	32GB	64GB	1TB	2TB	4TB
1280×1024	5000FPS	2.6s	5.2s	10.4s	166s	332s	664s
1280×800	6400FPS	2.6s	5.2s	10.4s	166s	332s	664s
1280×512	10000FPS	2.6s	5.2s	10.4s	166s	332s	664s
1280×256	20000FPS	2.6s	5.2s	10.4s	166s	332s	664s
1280×128	40000FPS	2.6s	5.2s	10.4s	166s	332s	664s
1280×8	350000FPS	4.7s	9.4s	18.8s	5min	10min	20min

型号	Type	SH3-105
最大分辨率	Full Resolution	1280×1024
满幅拍摄速度	Full Frame Rate	5000fps
最大拍摄速度	Maximum Frame Rate	350000fps
最小曝光时间	Minimum Exposure Time	1us，可定制100ns
像元尺寸	Pixel Size	14.6μm
标准内存	Standard RAM	16G、32G、64G可选
扩展内存	Extended Memor	1T、2T、4T可选
动态范围	Dynamic Range	60dB
模拟增益	Analog Gain	×2、×4、×8
位深	Bit Resolution	8bit/10bit/12bit
快门类型	Shutte Mode	全局快门
色彩	Color	单色（M）/彩色（C）
窗口采集	ROI	支持
镜头卡口	Lens Mount	E接口，可拆卸，可转接F接口、C接口、EF接口
数据接口	Data Interface	万兆以太网，自适应千兆以太网
灵敏度	Sensitivity	ISO56000(M)，ISO21000(C)
风扇控制	Fan Control	支持开启关闭、根据温度自适应转速
工作温度/湿度	Operating Temperature/Humidity	标准-10~50℃，95%以下（无结露）,可定制-35~65℃宽温版
视频信号输出	Video Signal Output	以太网
录制模式	Recording Mode	开始、结束、中心、随机、手动
触发模式	Trigger Mode	手动、IO、图像
外部信号	External Signal	输入：触发（TTL/开关）、同步信号、ready信号、event信号、IRI，输出：触发、同步信号、 ready信号
电源	Power Supply	DC24V
尺寸（不含镜头）	Dimensions(excluding lens)	90D×110W×110H，不含凸起部分
重量	Weight	＜1.6kg
功率	Power Consumption	＜30W
标准配件	Standard Accessories	电源线×1，AC适配器×1，网线×1、相机控制软件×1，使用手册×1，出厂合格证×1
