红外机芯术语（四）

软件升级、程序升级、固件升级

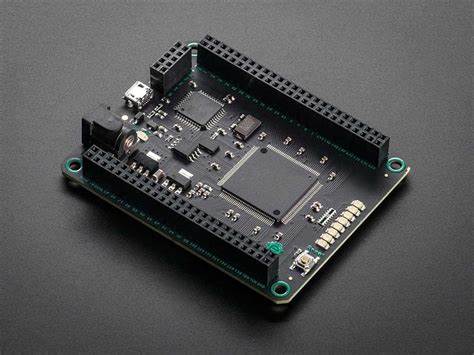

红外机芯的硬件结构一般为两种，其一、单FPGA方案；其二、FPGA+ARM的方案。

方案一的机芯软件升级是指升级固件，这个固件程序是在FPGA中运行的，这个固件程序有两种，分别是逻辑固件、C代码固件。

方案二的机芯软件除了方案一种所述以外，还包括ARM中运行的软件，这个也称为固件升级，分别为操作系统（linux、安卓）、文件系统、应用程序。

红外热成像仪关于测温的功能

红外技术有2个应用功能，一个是成像，一个测温，相对于成像而言，温度值是一个绝对量，需要对红外热成像进行温度标定，才能正产工作。

测温精度：±2℃或者量程的±2%，两者取最大值。

测温稳定性：红外热像仪开机以后，需要预热，保证热像仪内部达到一定的热平衡状态，才能比较准确的测温。

多档测温；一般的红外热像仪测温工作在-20℃到200℃是比较舒适的，即成像质量与测温性能都可以得到保障。当被测目标有更高温度时，比如600℃，1000℃，2000℃，这样的温度，由于探测器的整体动态范围有限，低温部分的测温精度就无法得到保障，这种情况下就需要用到多档测温，比如0~650℃，300~1000℃，600~2000℃。不同的测温档位之间，可以自动进行切换。

全屏测温一致性：由于热像仪测温是一个面阵的形态，每一个像素点都具备独立测温的功能，每个像素的测温能力存在差异，这种差异就是测温一致性。

哪些因素对测温有影响（大气透过率（湿度）、发射率、测温距离）

能够反应到红外热像仪中的目标能量，包含大气的散射、目标的能量、目标反射的能量。

（DRI）探测、识别、确认

红外热像仪在观瞄方面的整机指标，一般用DRI参数来界定。

探测（Detection）：可以发现有目标，但是不能识别这个目标到底是人、还是车、动物；

识别（Recognition）：可以对目标进行分类，可以识别出是人，而不是动物；

确认（Identification）：可以确认目标是男人还是女人。

带宽、存储容量、（帧率、帧频）、码率

帧率和帧频是一个概念，比如常说的25Hz，50Hz，100Hz，指每秒钟所形成的图像数量。

带宽主要是指传输过程，传输的速率，单位为Mbps（兆biit每秒），计算方式为：图像分辨率×图像深度×帧率÷1024÷1024；

例如：图像分辨率为384×288，图像深度为16bit，帧率为25Hz，此时传输的带宽要求为：384×288×16×25÷1024÷1024=42.1875Mbps；

存储容量的计算，这个跟单幅图像的大小有关系，单位为GB，总容量=单幅图像大小×图像深度÷8×帧率×时间（秒）；

例如：图像分辨率为384×288，图像深度为16bit，帧率为25Hz，存储时间为10天,存储容量的要求：384×288×16÷8×25×60×60×24×10÷1024÷1024÷1024=4449.5GB。

网络设置（IP、网关、网段、子网掩码、防火墙）

每一个网络设备都一个IP地址，常规IP地址分为局域网（内网）用的IP和广域网（因特网）用的IP。

我们当前的设备都不能独立的暴露在广域网上，因此不具备广域网的IP，因此，我们常说的IP是指局域网IP，比如：192.168.1.15，这个IP分为4个段，192、168、1、15，我们的设备在组网过程中，一般前2个段是固定不动的，即192、168这两个。

子网掩码：255.255.255.0，表示前3个字段一样的IP地址，属于一个局域网，可以直接互相访问。如果是255.255.0.0，表示前2个字段一样的IP地址，属于一个局域网，可以直接互相访问。

网段：在局域网中，我们一般设置质网掩码为255.255.255.0，IP中第三个数字 我们一般称为网段，如果是192.168.1.15，那么我们称这个叫1网段，如果IP是192.168.8.15，那么我们成为8网段。

网关：我司业务中涉及到网关的地方，也成为网间连接器，作用是跨网络的访问。我们在设置电脑的网关时，一般都把路由器的内网IP设置成网关，路由器可以让我们局域网内部的电脑跨网络访问。

防火墙：我司当前所述的防火墙是指计算机自己的一个防火墙软件，是一种用于安全管理与筛选的软件，一般工业软件没有被这种防火墙软件备案的软件，都认为是可疑的，有危害的软件，会被计算机拦截，因此会造成软件使用故障。我们的客户在使用软件过程中，为了避免类似的问题，需要把计算机的防火墙关闭掉。
