羽毛球拍红外热成像无损检测解决方案

项目背景

羽毛球拍在制造和使用中易出现掉漆、补漆等表面涂层缺陷，影响外观与使用寿命。传统人工目视检测效率低、主观性强，且无法量化缺陷边界。我们采用K系列长波红外热像仪结合卤素灯、热风枪热激励，对球拍表面进行非接触式检测。实验表明，该方法可清晰识别掉漆与补漆区域的温度差异，热图像边界明确。需要说明的是，碳纤维复合材料对长波红外不透明，红外热像仪仅能采集表面辐射信号，无法穿透材料检测杆部内部断裂修补缺陷。因此本方案聚焦于表面涂层缺陷的自动化筛查，内部结构问题建议采用超声或X射线等互补检测手段。

解决方案

针对掉漆、补漆等表面涂层缺陷，我们提供一套基于长波红外热成像+智能图像识别的自动化解决方案。采用卤素灯或热风枪对球拍表面进行均匀、可控的加热，利用涂层缺失或修补区域与原漆面热吸收率、热传导率的差异，在表面形成稳定温差。K系列长波红外热像仪实时采集热图像，并通过后端算法自动识别缺陷边界、计算面积。整个过程无需接触球拍，不依赖人工主观判断。对于杆部内部断裂修补这类深层缺陷，由于碳纤维材料对长波红外的阻挡作用，本方案无法有效检出，建议配套超声波相控阵或数字X射线成像系统进行补充检测，形成“表面+内部”的完整检测链条

系统概述

本系统由三个模块组成：热激励模块——卤素灯或热风枪，可调节加热距离与功率，实现均匀或局部加热；红外采集模块——K系列长波红外热像仪（非制冷），分辨率不低于640×512，热灵敏度优于0.05℃，实时采集表面温度场；智能分析模块——内置深度学习分割算法，自动识别掉漆、补漆区域，输出缺陷位置、轮廓与面积，并生成检测报告。系统操作流程：固定球拍→加热激励→热像仪采集→算法分析→输出结果。单次检测时间约5～8秒，适用于生产线抽检或实验室质量评定。

检测原理

红外热成像无损检测基于温度差异成像原理：对被测物体施加外部热激励后，热量以热波形式向内部传导；当热波遇到涂层差异、内部断裂、修补界面等热阻异常区域时，会在物体表面形成局部温度差；红外热像仪采集表面红外辐射并转化为可视热图像，通过温度分布特征判断缺陷位置、类型与范围。

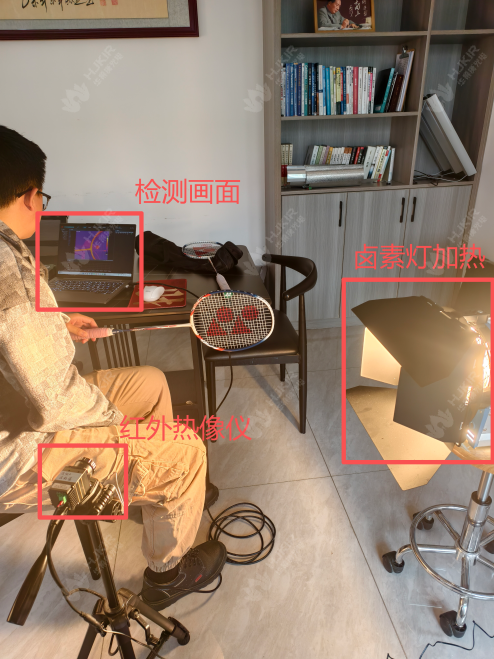

• 热激励：分别使用卤素灯（大面积均匀辐照）、热风枪（局部可控加热）对球拍缺陷区域进行外部加热，控制加热距离与时间，确保表面温度均匀上升
• 图像采集：加热过程中与加热后冷却阶段，用红外热像仪连续采集表面热图像，重点记录掉漆区、补漆区、断裂修补区的温度响应
• 图像分析：对比正常区域与缺陷区域的热图像灰度、温度差值，判断不同缺陷的可识别性

表面缺陷（掉漆、补漆）识别逻辑：球拍外部加热→补漆或者掉漆部分热传导异常→表面温度场差异→红外热像仪缺陷识别。

检测结果与分析

表面缺陷检测结果（掉漆、补漆）

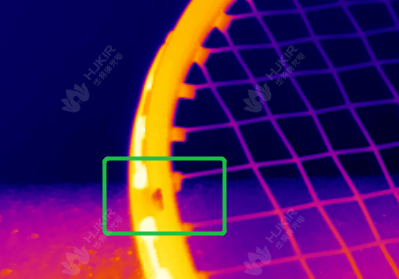

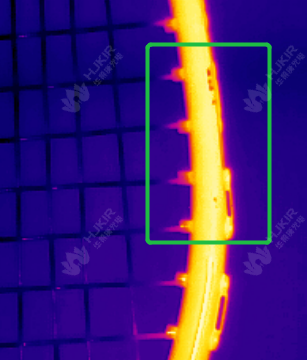

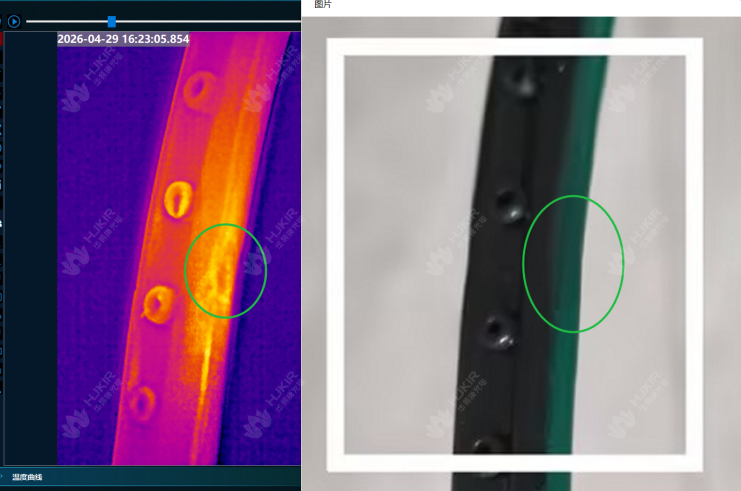

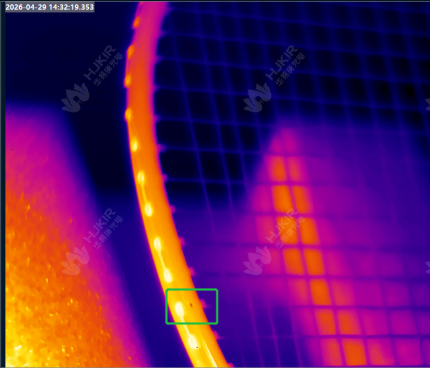

• 掉漆区域：表面涂层缺失，热吸收率与辐射率与完好漆面存在差异，经卤素灯 / 热风枪激励后，表面温度差明显，红外热图像中可清晰区分边界与范围。

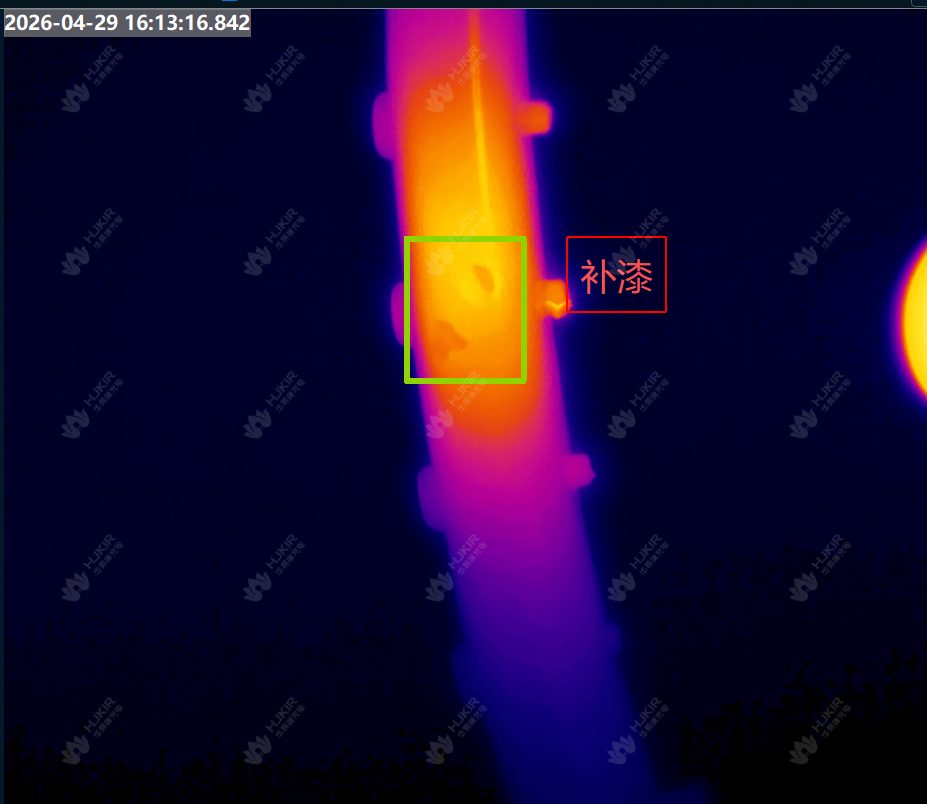

• 补漆区域：修补涂层与原漆材质、厚度不一致，热传导特性不同，加热后表面温度分布不均，红外热像仪可稳定识别补漆位置、轮廓。

• 结论：当前热激励方式对表面涂层类缺陷检测有效，辨识度高。可在软件上用算法自动识别并框出缺陷区域，无需人工检验。
