红外机芯术语（一）

常规的红外机芯是指不带完整外壳，不带镜头的红外热像仪。

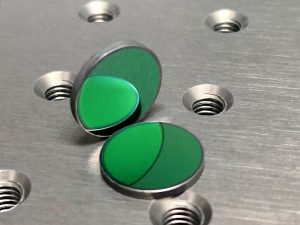

红外窗口

红外窗口的主要作用是保护红外机芯，外形为圆形平面。

红外窗口放置在红外机芯的最外侧，一方面可以放置灰层、水蒸气等其他物质进入红外机芯中，另一方面，可以防止外界硬物划伤红外热像仪。

红外窗口的常规材料是锗材料，外侧镀碳膜，内侧镀增透膜。碳膜的颜色是黑色，因此区分红外窗口的方式内外两侧可以依靠颜色来确定。

开窗模式

红外机芯正常工作时，是按照实际分辨率输出红外视频。如果需要增加红外机芯成像的频率，可以通过开窗的手段，如之前探测器的分辨率为640×480，我们只截取中心区域一部分（320×240），通过降低分辨率，从而减少数据量，这个方式来增加视频的频率。

红外机芯如果处于这种工作模式，就称为开窗模式。

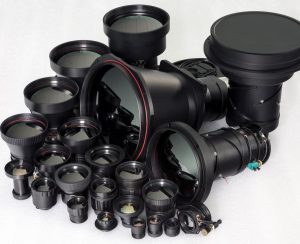

红外镜头

红外镜头是一个光学系统，作用是汇聚能量，常规的参数是镜头口径（F#），焦距（f），F# = f/镜头口径，F#越小，口径越大，能量则越强，常规红外镜头的F# = 1，焦距越大，空间分辨率越高，作用距离越远。

空间分辨率

红外热像仪的一个像素对应到成像空间中，可以分辨出来的大小，有2个维度的描述方式，分别是极坐标系和直角坐标系。

在极坐标系中，空间分辨率对应的单位是mrad（毫弧度），指单位像素对应的角度，这个值与像元尺寸s（单位是微米um），焦距f（单位是毫米mm）有关系，计算公式为。

在直角坐标系中，空间分辨率对应的单位是mm（毫米），指单位像素对应的长度，这个值与目标大小T（单位mm），所占像素的个数N有关系，计算公式为。

用极坐标的方式表述空间分辨率，这个值只与热像仪的基本参数有关系，与实际应用场景无关。属于设备的私有属性。

用直角坐标系表述空间分辨率，这个值不仅跟热像仪的基本参数有关系，还与作用距离有关系。

视场角

视场角包括水平视场角、垂直视场角、斜对角视场角，单位为°（度），比如探测器的分辨率为640×480，空间分辨率为r = 1mrad。

调焦、对焦、大视场、小视场、连续变焦

常规的红外镜头如果按照焦距这个指标作为重点参数，来界定镜头的类型，可以分为三种，分别是定焦镜头、多视场镜头、连续变焦镜头。

定焦镜头：焦距是固定的，不能调焦、可以根据不同的景深进行对焦。

多视场镜头：有两种及以上的焦距，可以在每个焦距之间来回切换，焦距短的，成为大视场，焦距长的称为小视场。这种镜头通常会安装两个电机，分别用来切换视场和对焦。

连续变焦镜头：镜头的焦距是连续的，可以无极进行镜头焦距的调整，从图像效果上面来看，就是无极缩放。这种镜头通常会安装两个电机，分别用来调焦和对焦。
