HIRDA-KK回转窑窑壳红外热成像在线温度检测与分析系统

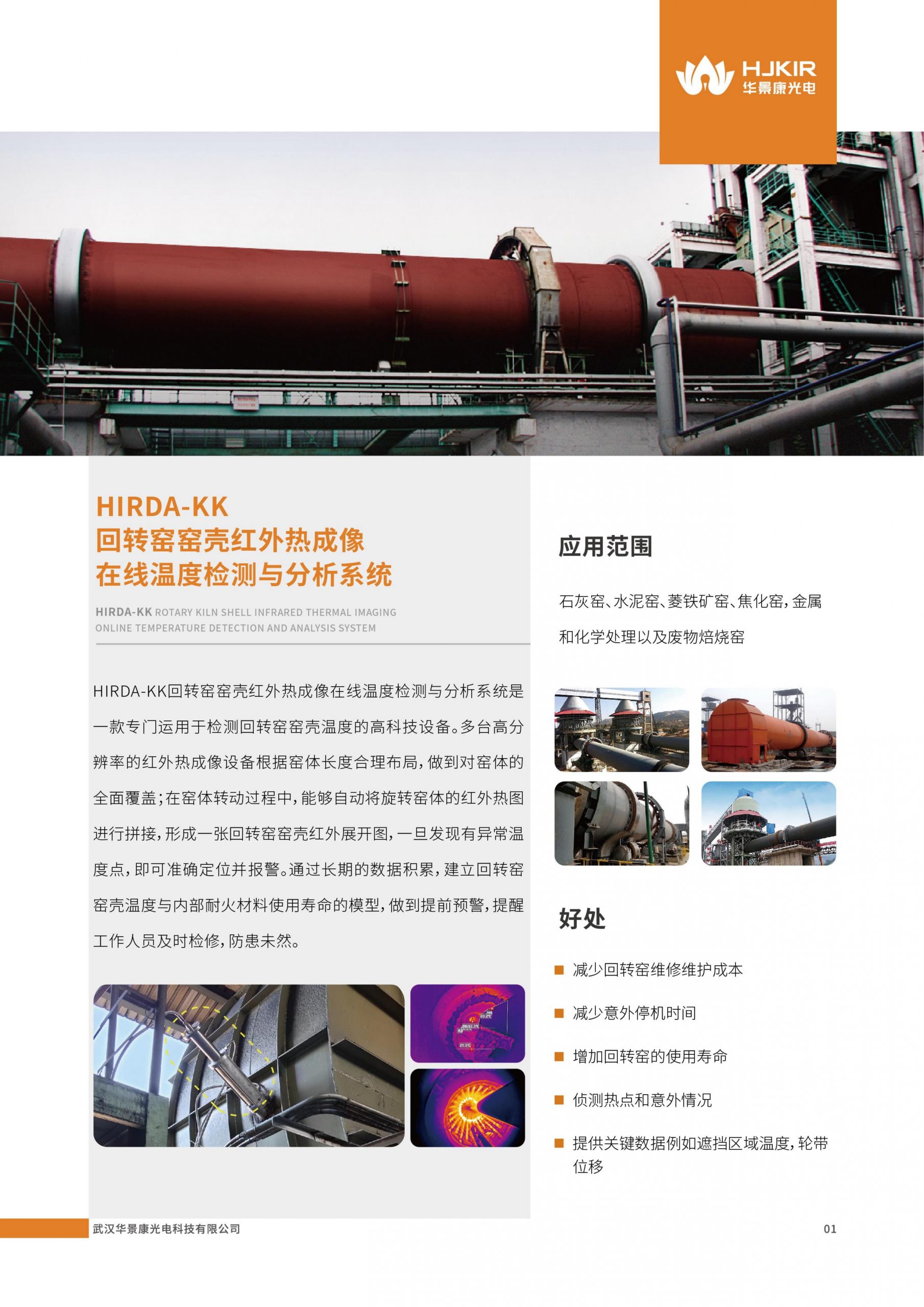

产品简介：

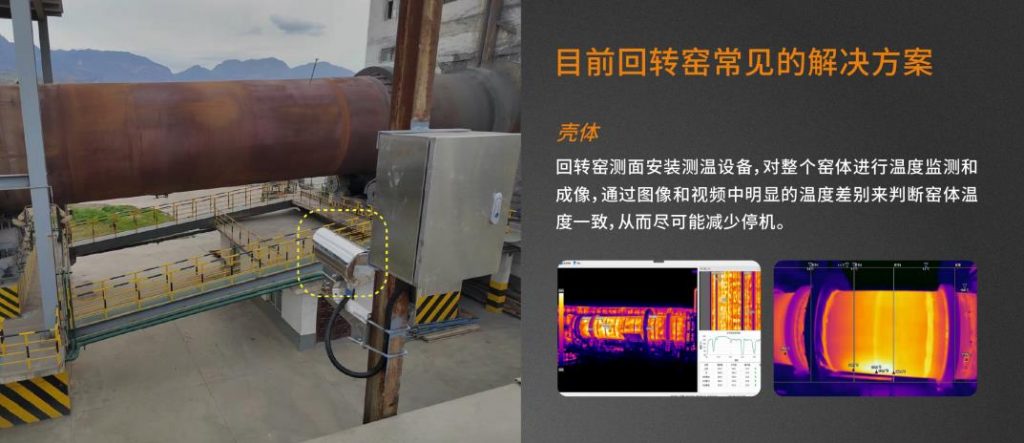

HIRDA-KK回转窑窑壳红外热成像在线温度检测与分析系统是 一款专门运用于检测回转窑窑壳温度的高科技设备。多台高分 辨率的红外热成像设备根据窑体长度合理布局，做到对窑体的 全面覆盖；在窑体转动过程中，能够自动将旋转窑体的红外热图 进行拼接，形成一张回转窑窑壳红外展开图，一旦发现有异常温 度点，即可准确定位并报警。通过长期的数据积累，建立回转窑窑壳温度与内部耐火材料使用寿命的模型，做到提前预警，提醒 工作人员及时检修，防患未然。

产品特色：

◇实时检测回转窑表面情况，热点报警

◇3D 显示回转窑(耐火材料显示可选)

◇IP66防护等级，坚固耐用防水外壳，一体化设计

◇所有数据集成到一个软件，易于获取和分析

◇标准化接口和数据传输协议，安装维护方便，方便和DCS对接

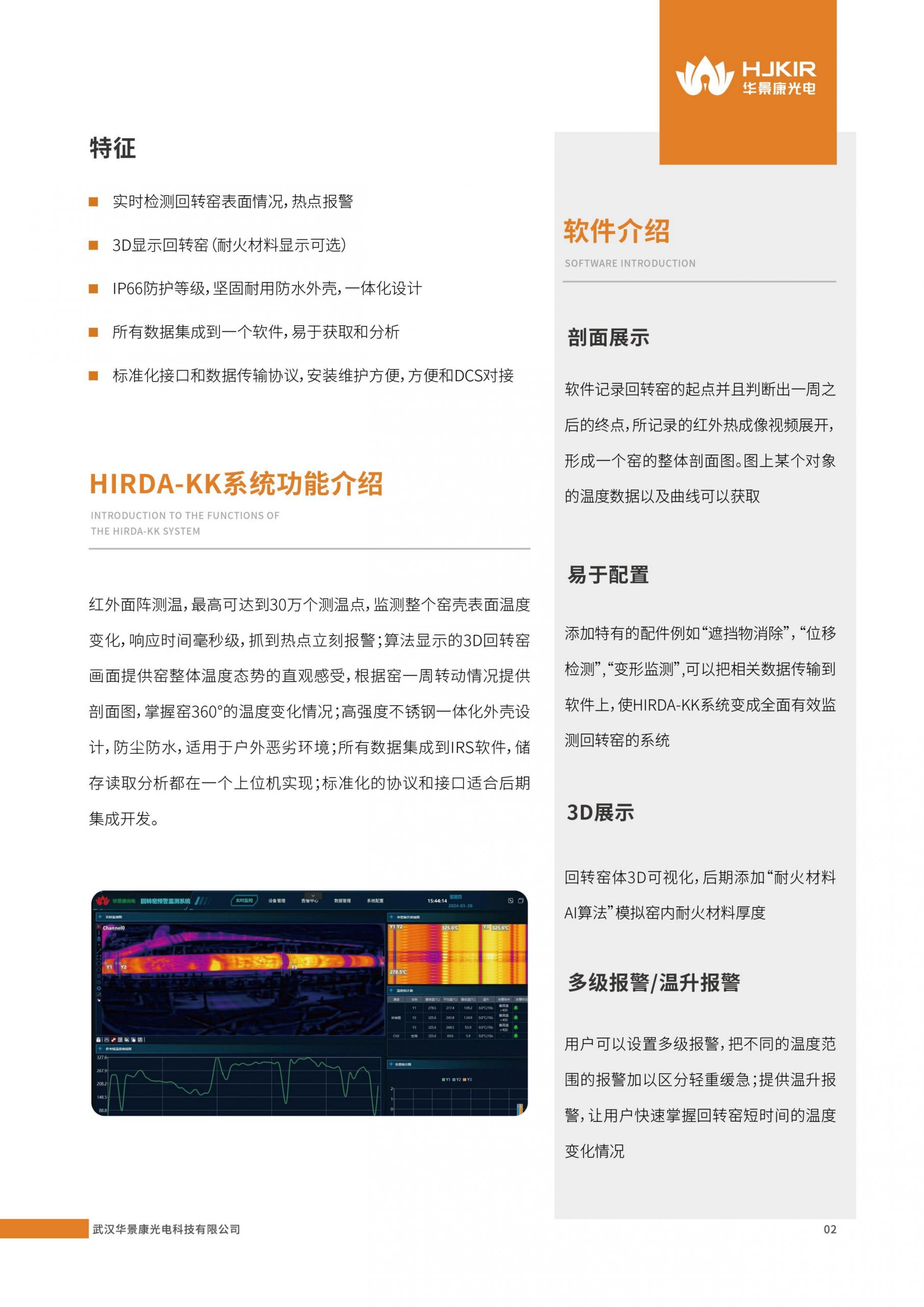

软件基本功能：

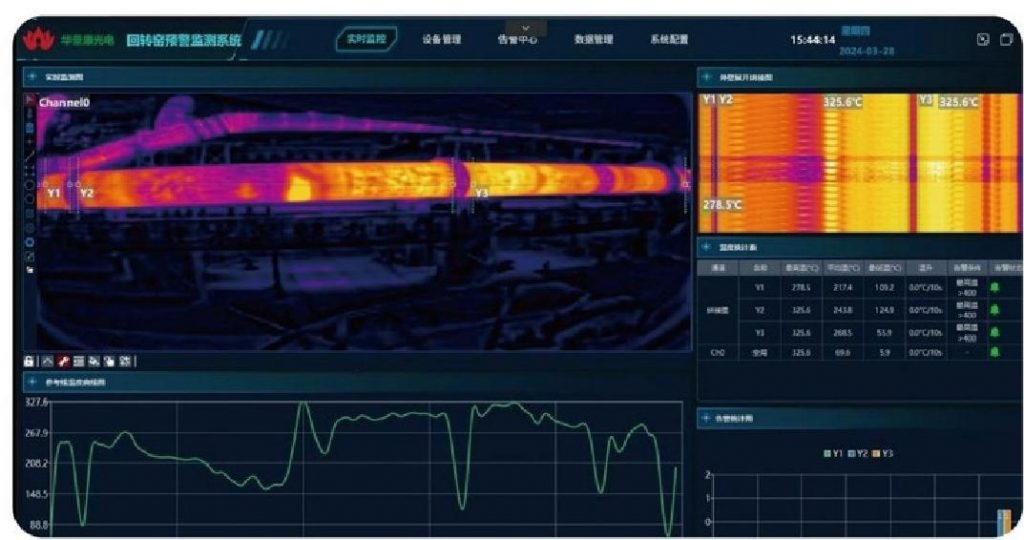

红外面阵测温，最高可达到30万个测温点，监测整个窑壳表面温度 变化，响应时间毫秒级，抓到热点立刻报警；算法显示的3D回转窑 画面提供窑整体温度态势的直观感受，根据窑一周转动情况提供 剖面图，掌握窑360°的温度变化情况；高强度不锈钢一体化外壳设 计，防尘防水，适用于户外恶劣环境；所有数据集成到IRS软件，储存读取分析都在一个上位机实现；标准化的协议和接口适合后期集成开发。

◇剖面展示

软件记录回转窑的起点并且判断出一周之 后的终点，所记录的红外热成像视频展开， 形成一个窑的整体剖面图。图上某个对象 的温度数据以及曲线可以获取

◇易于配置

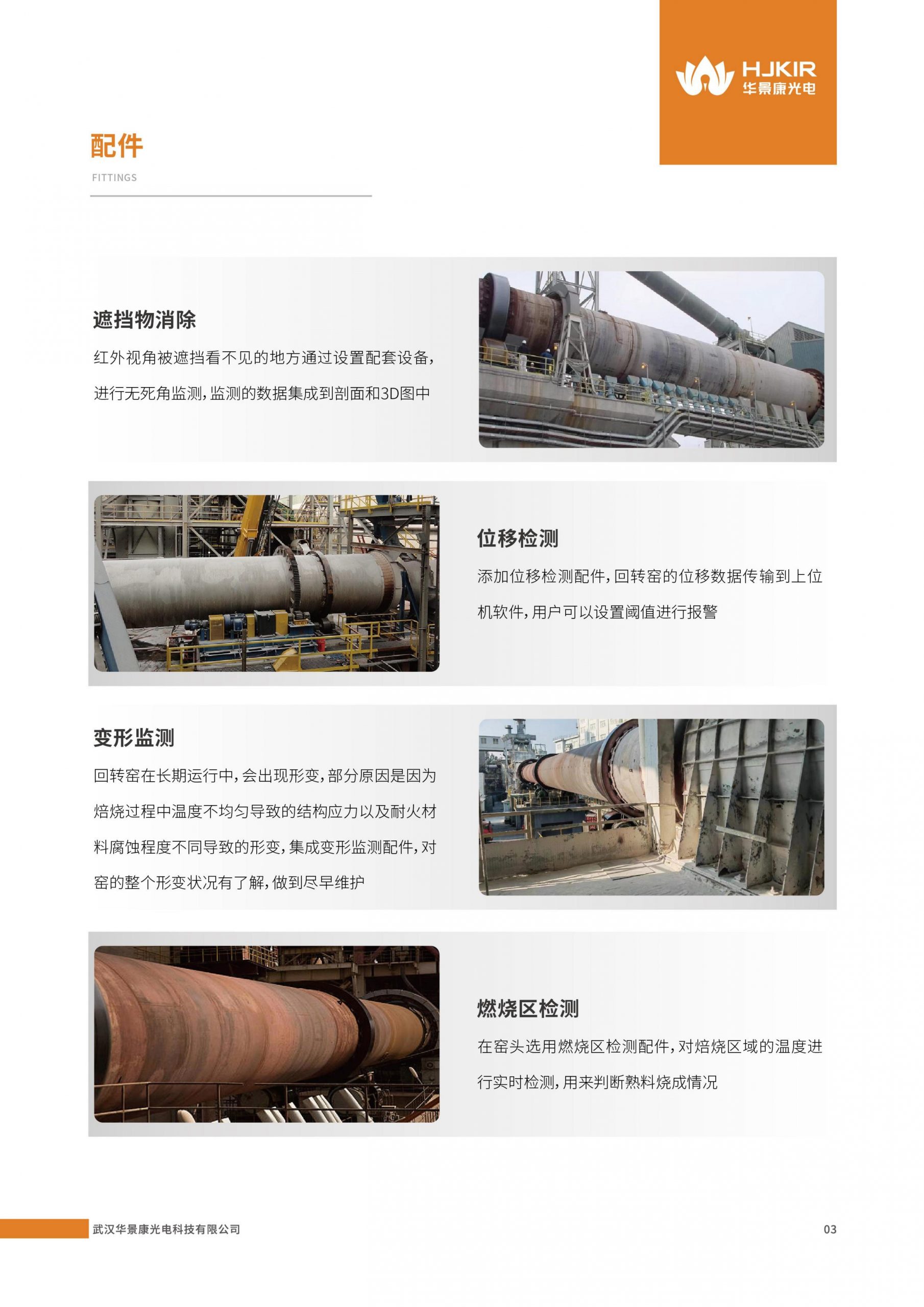

添加特有的配件例如“遮挡物消除”,“位移 检测”,“变形监测”,可以把相关数据传输到 软件上，使HIRDA-KK 系统变成全面有效监 测回转窑的系统

◇3D 展示

回转窑体3D可视化，后期添加“耐火材料 Al算法”模拟窑内耐火材料厚度

◇多级报警/温升报警

用户可以设置多级报警，把不同的温度范 围的报警加以区分轻重缓急；提供温升报 警，让用户快速掌握回转窑短时间的温度变化情况
