卷纸红外热成像在线温度监测

 Project background

卷纸过程中通过纸表面的温度能够反映出水分的比例是否合适，可以反馈给前一个生产环节来进行工艺改善。

因此，在整个卷纸中，需要能够全面覆盖、实时在线的检测卷纸表面的温度分布情况，并将采集到的温度数据传输给生产系统，用于调节工艺参数。

对卷纸温度分布的准确、全面收集，是实现自动调节的前提，并且获取准确的温度数据对于建立造纸工艺参数模型具有重要的意义。

高精度红外热成像测温系统采用长波非制冷面阵传感器，可全面覆盖卷纸范围；测温精度0.5℃，完全可满足卷纸过程中的实时在线温度检测要求。

现场应用

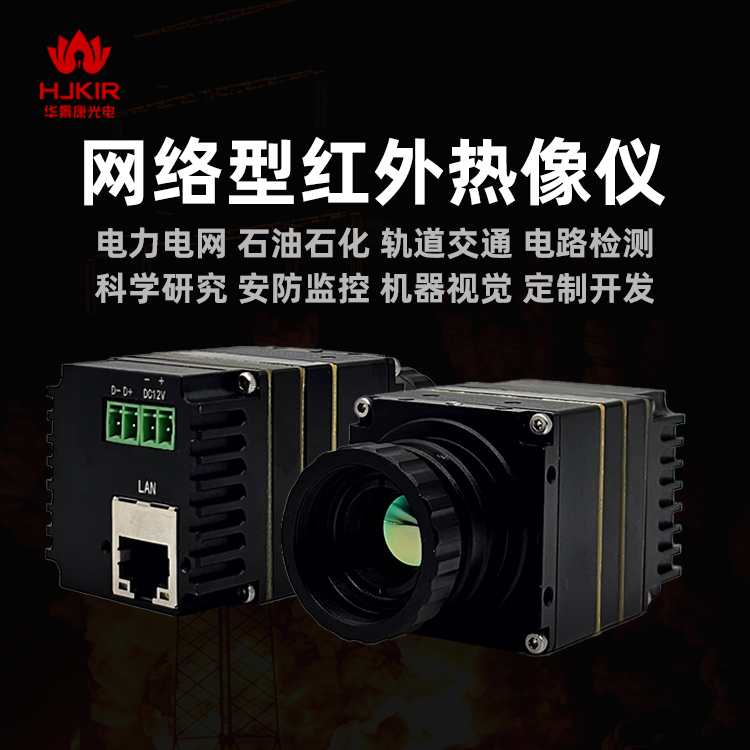

卷纸红外热成像测温系统，包含红外热成像机芯、防护外罩、小型工作站以及软件平台。

测试设备主要技术指标如下：

• 探测器类型：工业级非制冷红外探测器；
• 红外分辨率：640×480；
• 响应波段：7~14μm；
• 光学焦距：8mm、13mm；
• 温度分辨率：1℃；
• 视频接口：RJ45网络接口；
• 测温范围：-20℃~150℃；
• 测温精度：5℃；
• 工作温度：-20℃~+60℃。

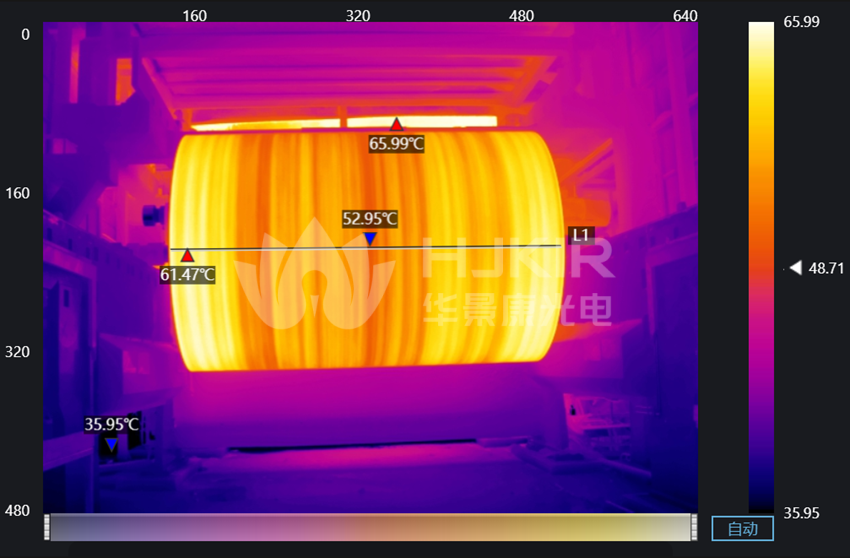

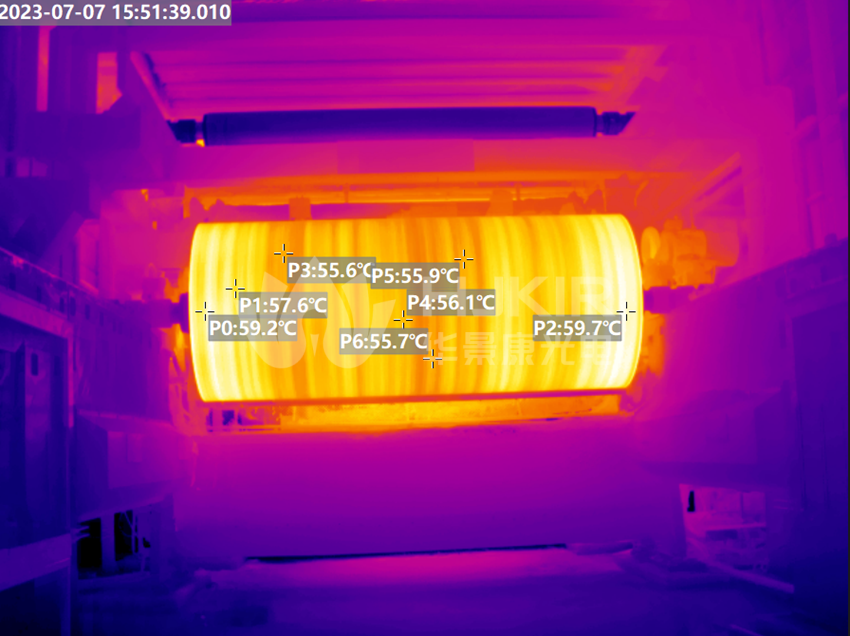

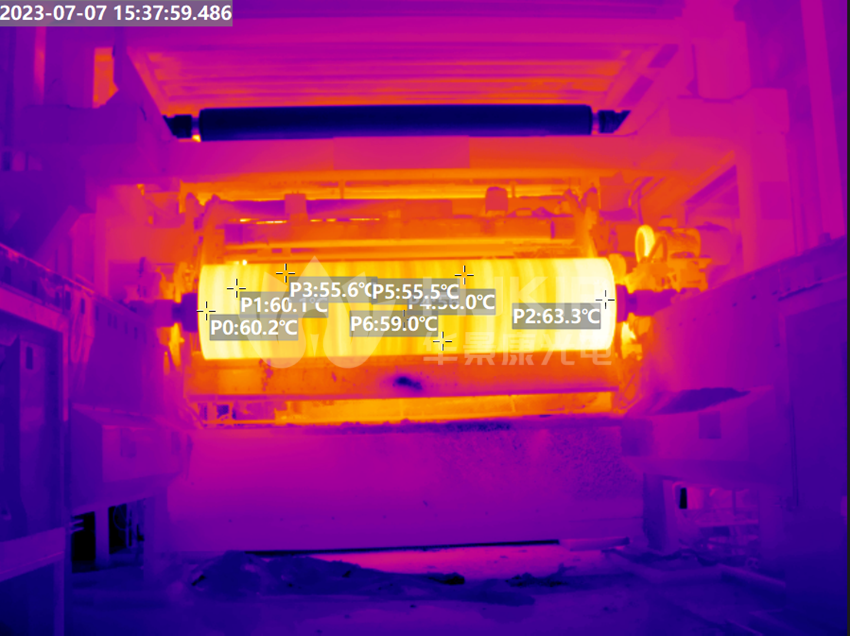

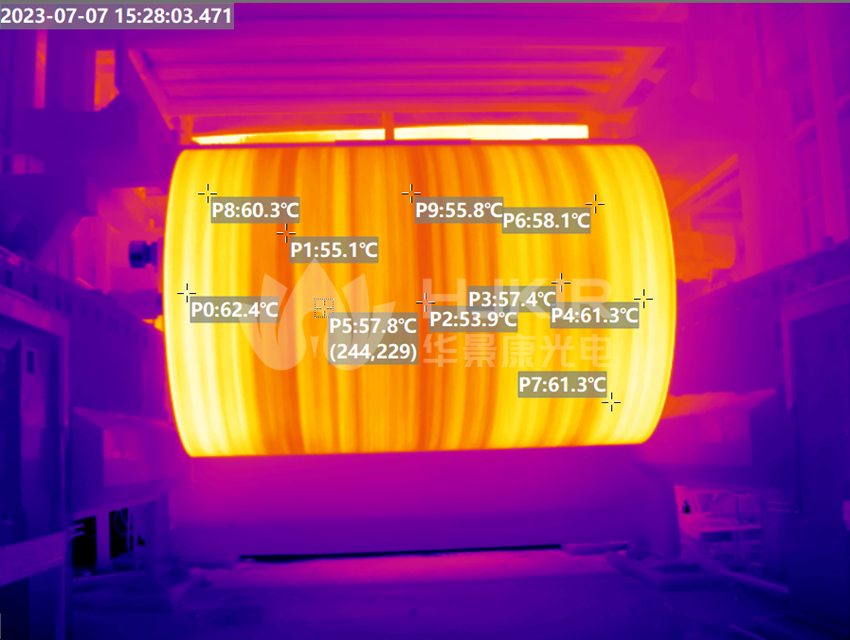

测试图片如下图所示

从图中可明显看出，整个卷纸的温度分布不是很均匀，呈现两边温度高，中间温度略低的分布态势。

通过红外热成像测量，卷纸温度分布在55℃~63℃之间，最高温约62.4℃，最低温约53.9℃。

通过在红外图像上绘制测温线段，可导出该线段上所有像素点的温度数据。

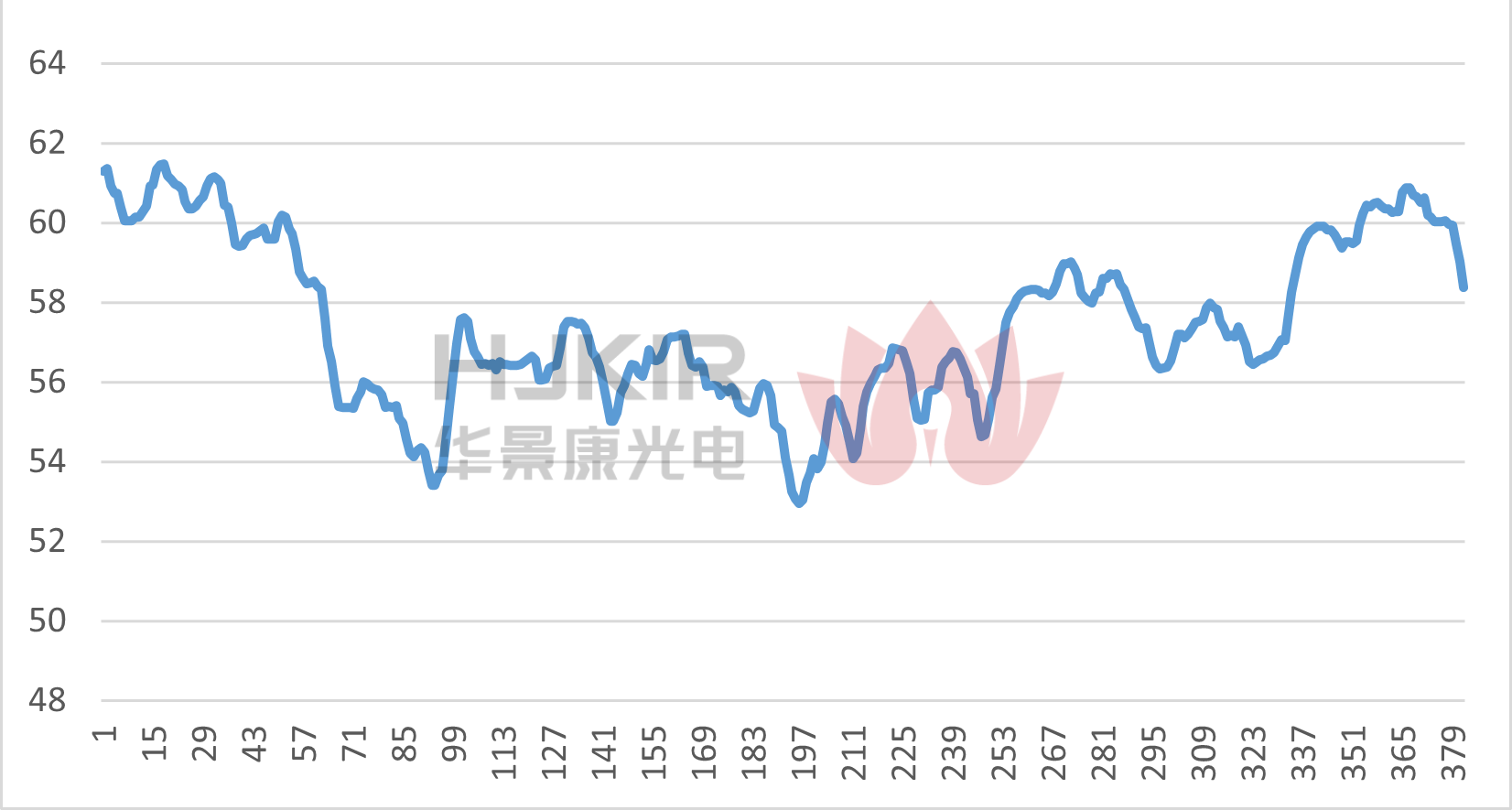

导出测温线段温度曲线数据如下图所示。

Summary

1、通过高帧频红外热成像在线测温系统可准确探测出卷纸表面的温度数据，与实际卷纸温度数据一致。

2、通过对多个周期的卷纸过程的温度监测，设备测温准确性和一致性较好，可以满足客户需求。

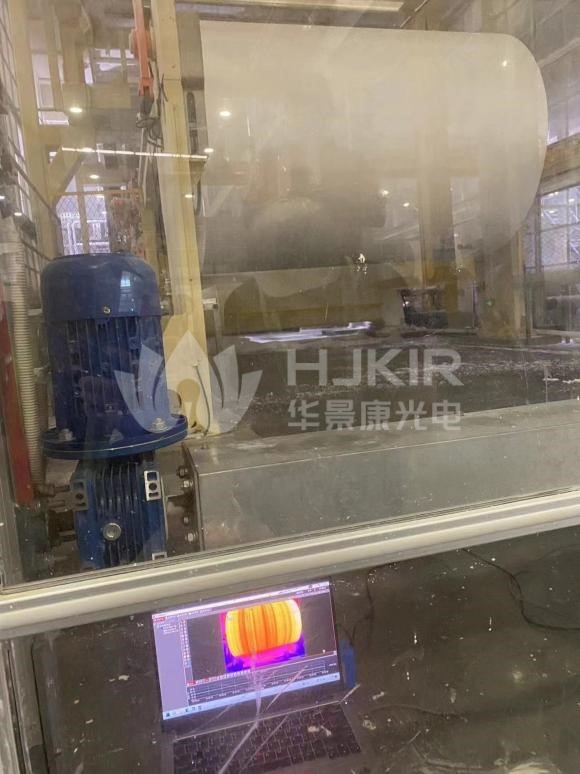

3、卷纸车间现场粉尘较大，红外热成像加装防护等级较高的防护罩，一方面可防护粉尘，一方面可起到隔热的作用。
