红外热像仪检测PCBA电路板故障

在电子产品行业，PCBA电路板检测是非常重要的环节，关乎产品研发设计、质量控制、功能使用。常见的电路板故障一般为短路﹑断路或者接触不良。短路时电路板电流较正常情况下大，因此对应元件有温升，断路或者接触不良时。通过元件的电流值几乎为零，此时，对应元件的温度较正常工作时低。使用红外热像仪能够非接触准确测温，并能够实时显示热场分布的特点，能够非常方便地判断出电路板的故障点。

红外热像仪利用光学成像镜头、红外探测器接收探测目标的红外辐射能力，并将红外辐射能力转换成标准视频信号,通过显视屏显示红外热像图。

红外热成像仪能够非接触准确测温，并能够实时显示热场分布的特点使得其成为电路板检测等无损探伤的最佳工具。红外热成像仪直观呈现其“热缺陷+整体温度分布”，已成为PCBA无损检测的最佳工具。

PCBA电路板集成度高、体积小、结构复杂，微小的元器件发生故障后，采用传统的人工和接触式诊断往往需要丰富的经验，且费时费力，但有了红外热成像仪，这些都逃不过它的法眼。

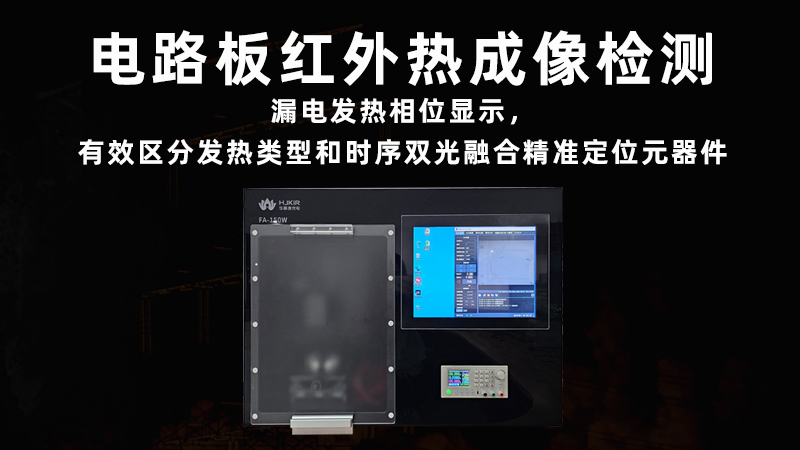

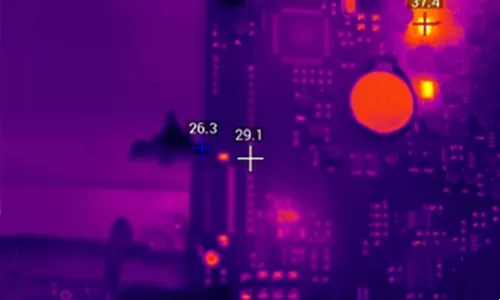

具体来说，当元器件发生短路时，其通过电流更大，发热量上升，温度较正常范围更高，其在红外热像图中表现为明显温度异常；断路或者接触不良时，通过元器件的电流值几乎为零，此时，对应元器件的温度较正常工作时更低，也能够明显地显示在热像图中。

人眼无法看出电路板异常，但有了红外热像仪的帮助，可高效、直观地判断出电路板的故障位置，故障检出率更高，辅助工程师分析处置。

通过温度数据、红外热图对电路板状况进行检测分析，能够了解芯片、电子元器件等各种电子设备的内部工作状态，解决电子电路设计中的检测难题。
