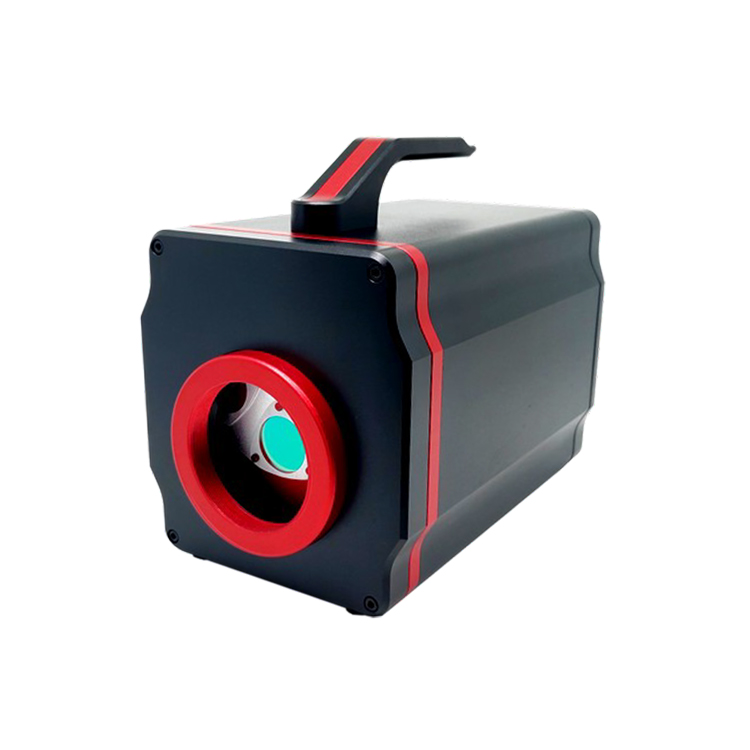

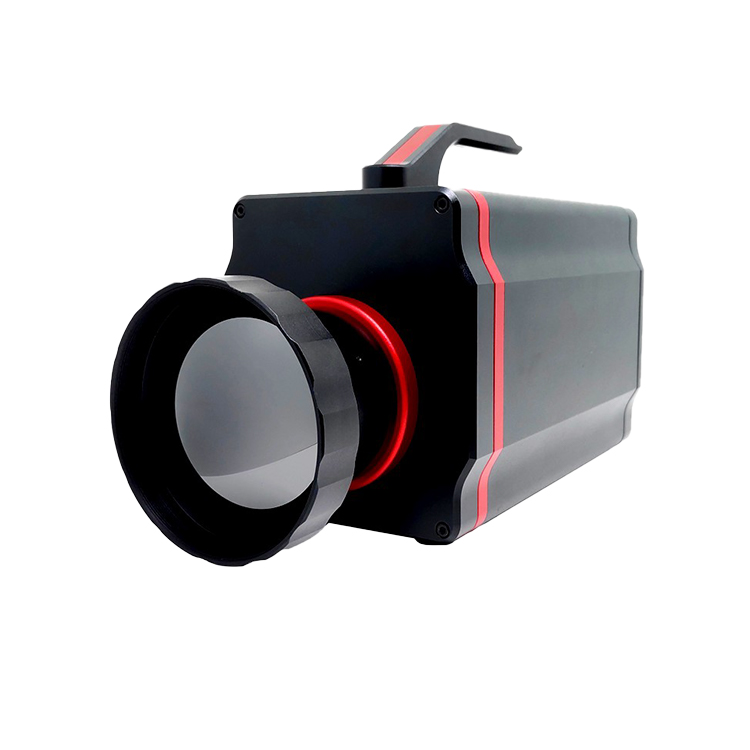

C16-M15制冷型红外热像仪

2023/05/17 Product Center 1064

Product Profile

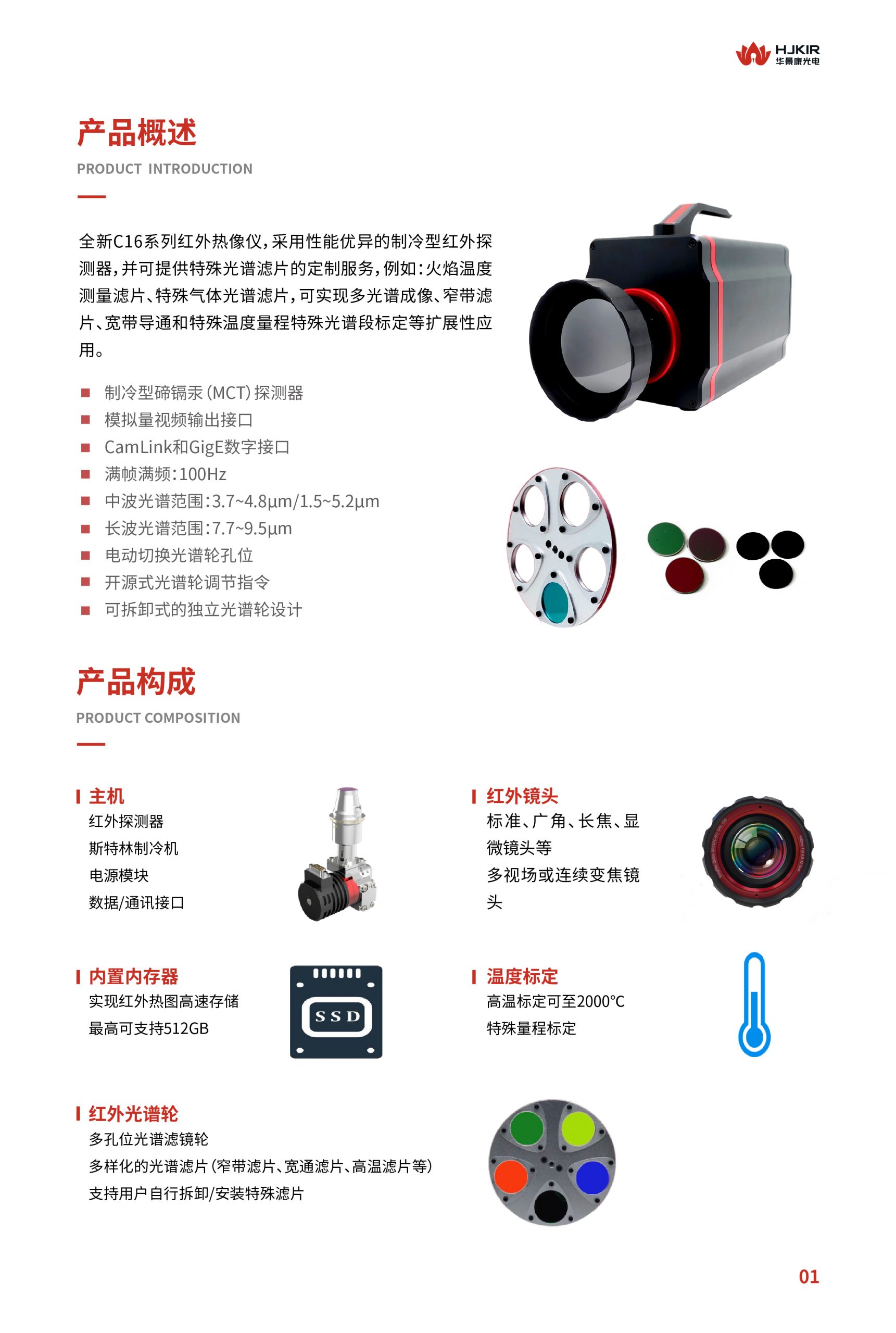

全新C16-M15制冷型红外热像仪，采用性能优异的制冷型红外探测器，并可提供特殊光谱滤片的定制服务，例如：火焰温度测量滤片、特殊气体光谱滤片，可实现多光谱成像、窄带滤片、宽带导通和特殊温度量程特殊光谱段标定等扩展性应用。

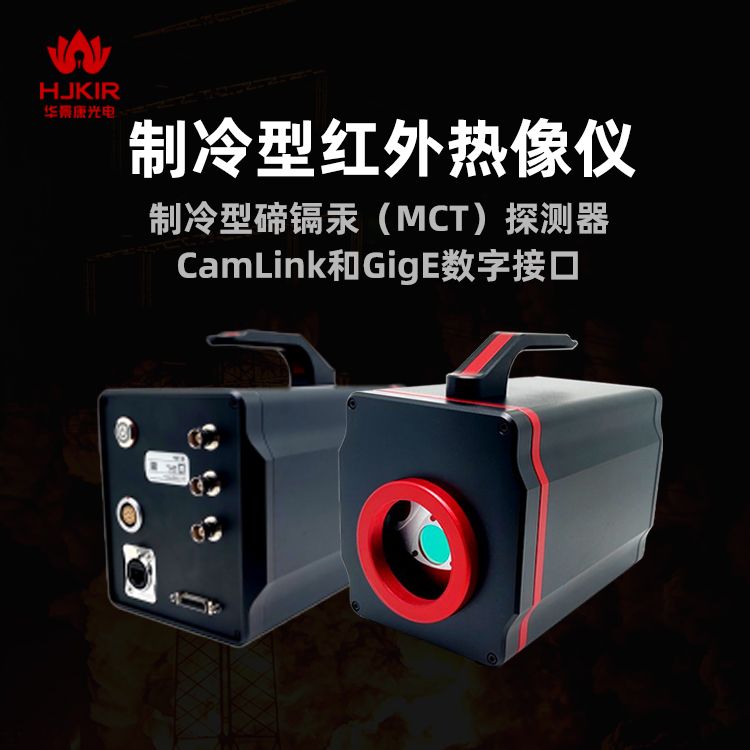

制冷型碲镉汞（MCT）探测器

模拟量视频输出接口

CamLink和GigE数字接口

满帧满频：100Hz

中波光谱范围：3.7~4.8μm/1.5~5.2μm

长波光谱范围：7.7~9.5μm

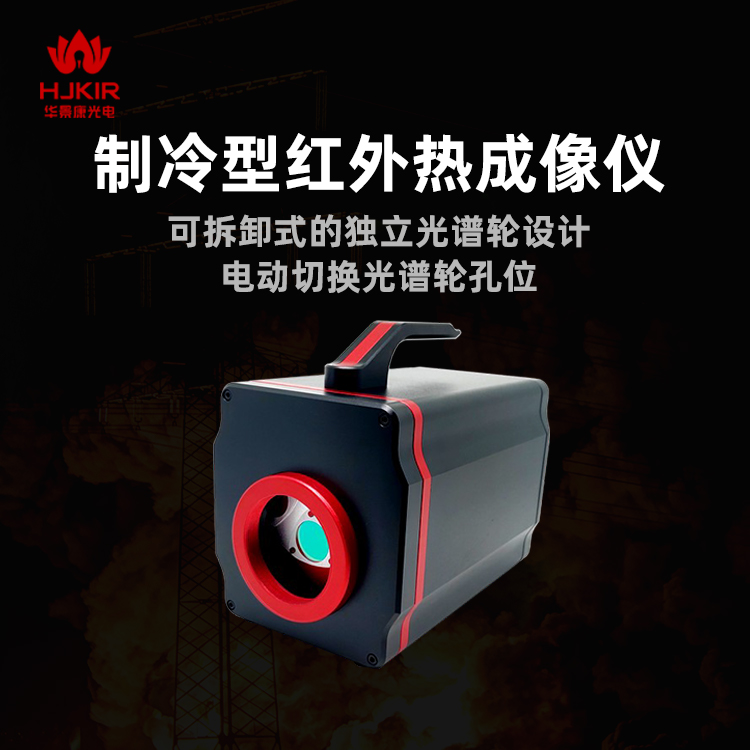

电动切换光谱轮孔位

开源式光谱轮调节指令

可拆卸式的独立光谱轮设计

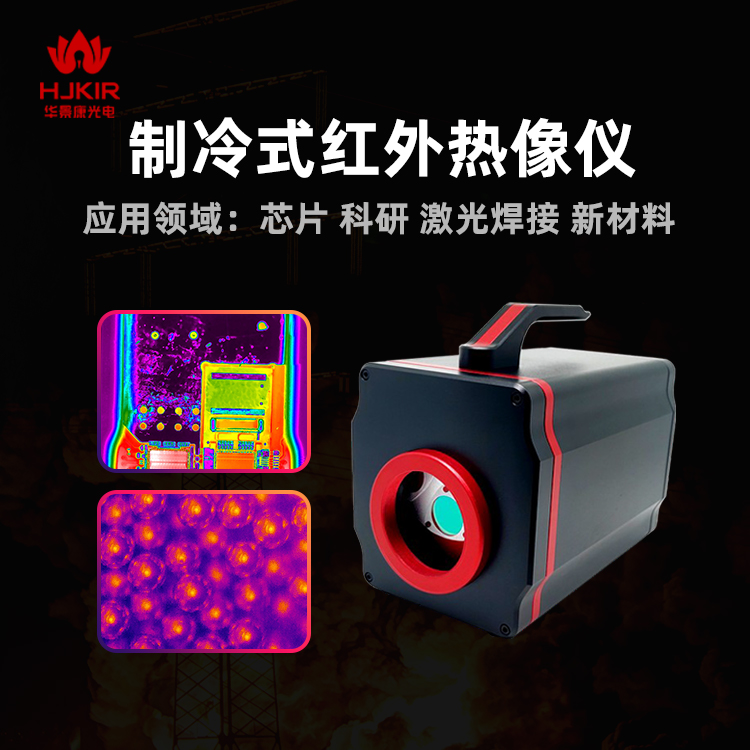

芯片科研激光焊接新材料

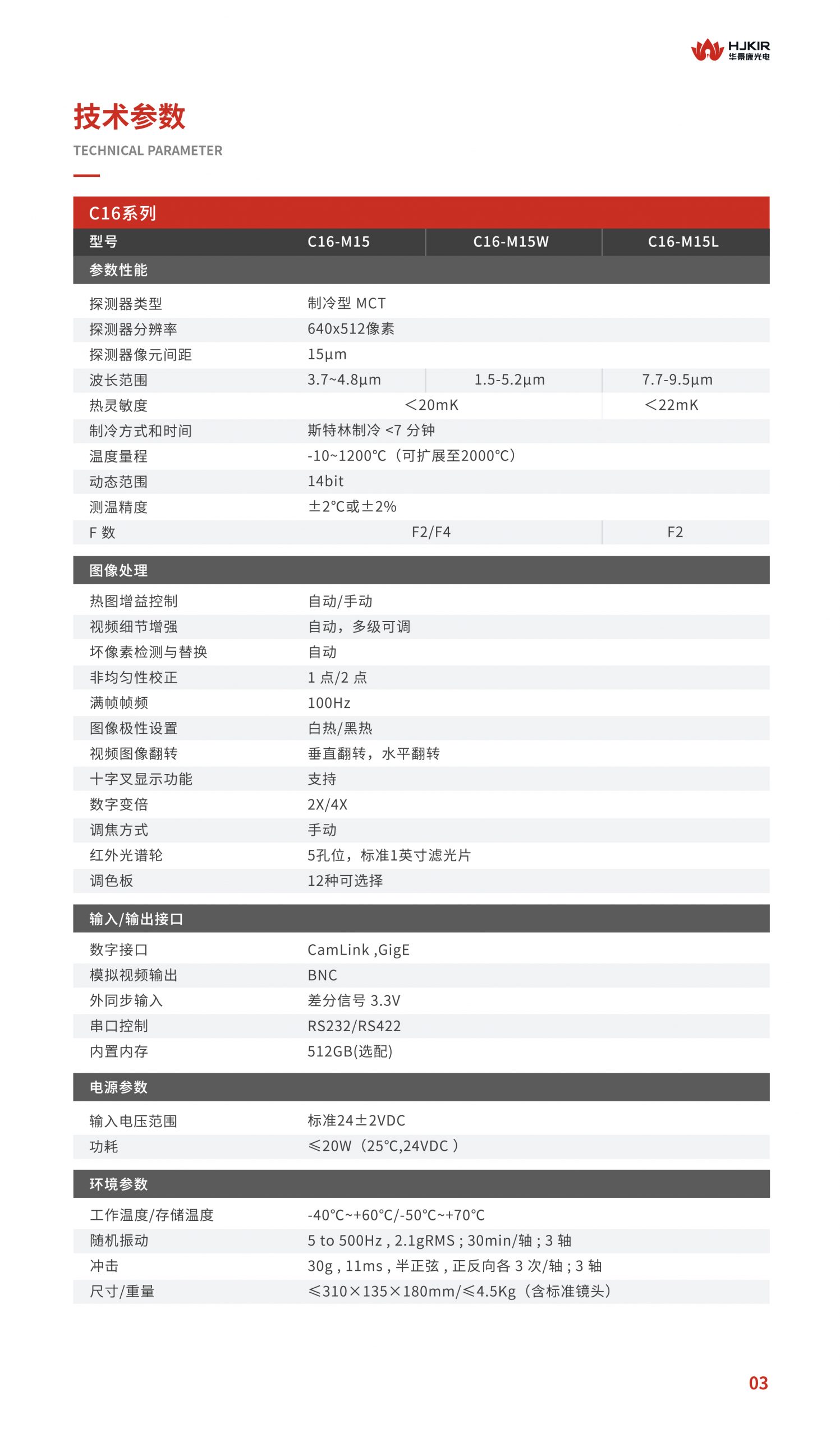

参数性能
Detector Type	制冷型 MCT
Resolution	640x512
Pixel Size	15μm
Spectral Range	3.7~4.8μm
NETD	＜20mK
制冷方式和时间	斯特林制冷<7分钟
温度量程	-10~1200℃（可扩展至2000℃）
动态范围	14bit
Temperature Measurement Accuracy	±2℃ or ±2%
F数	F2/F4
图像处理
热图增益控制	Automatic / Manual
视频细节增强	自动，多级可调
坏像素检测与替换	自动
Nonuniformity Correction	1点/2点
满帧帧频	100Hz
图像极性设置	白热/黑热
视频图像翻转	垂直翻转，水平翻转
十字叉显示功能	Support
数字变倍	2X/4X
Focus Mode	Manual
红外光谱轮	5孔位，标准1英寸滤光片
Palette	12种可选择

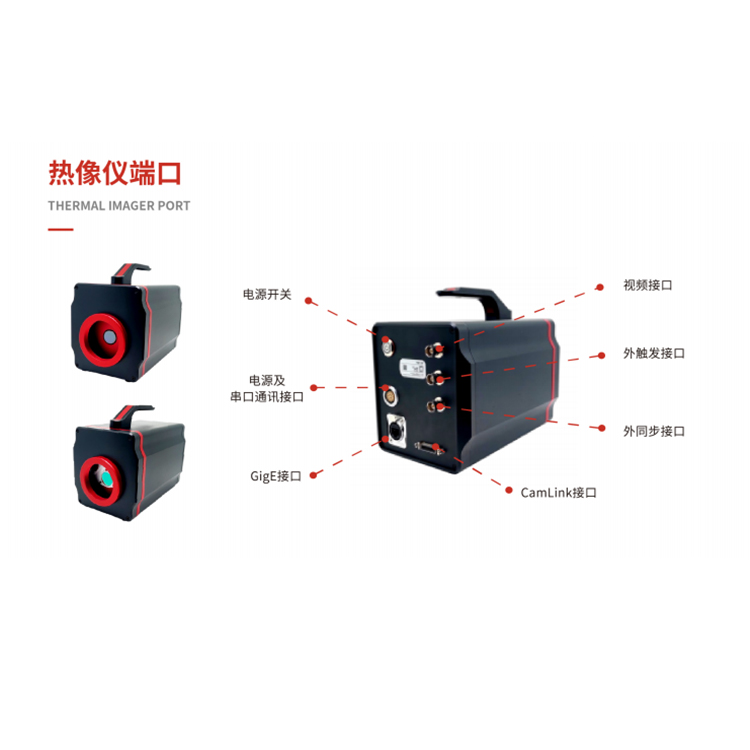

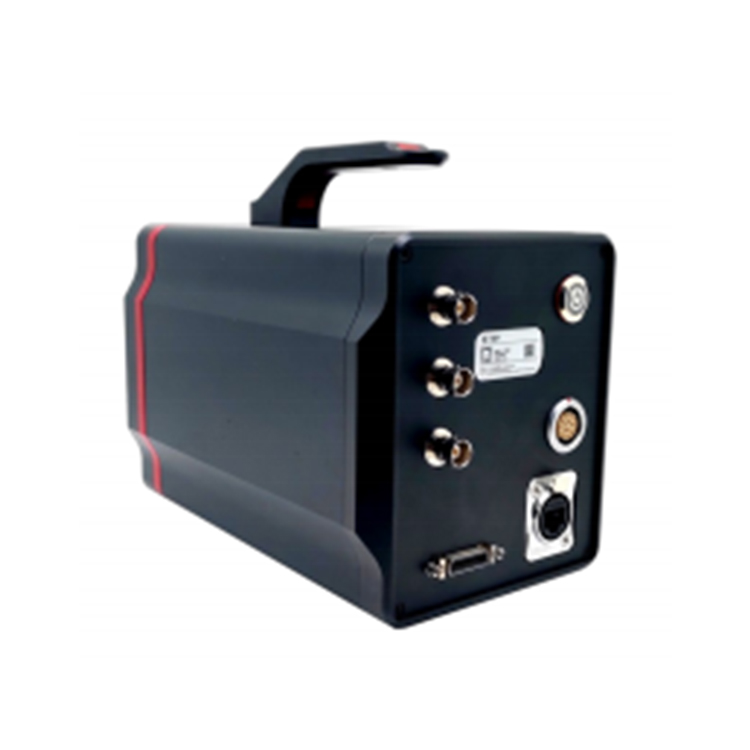

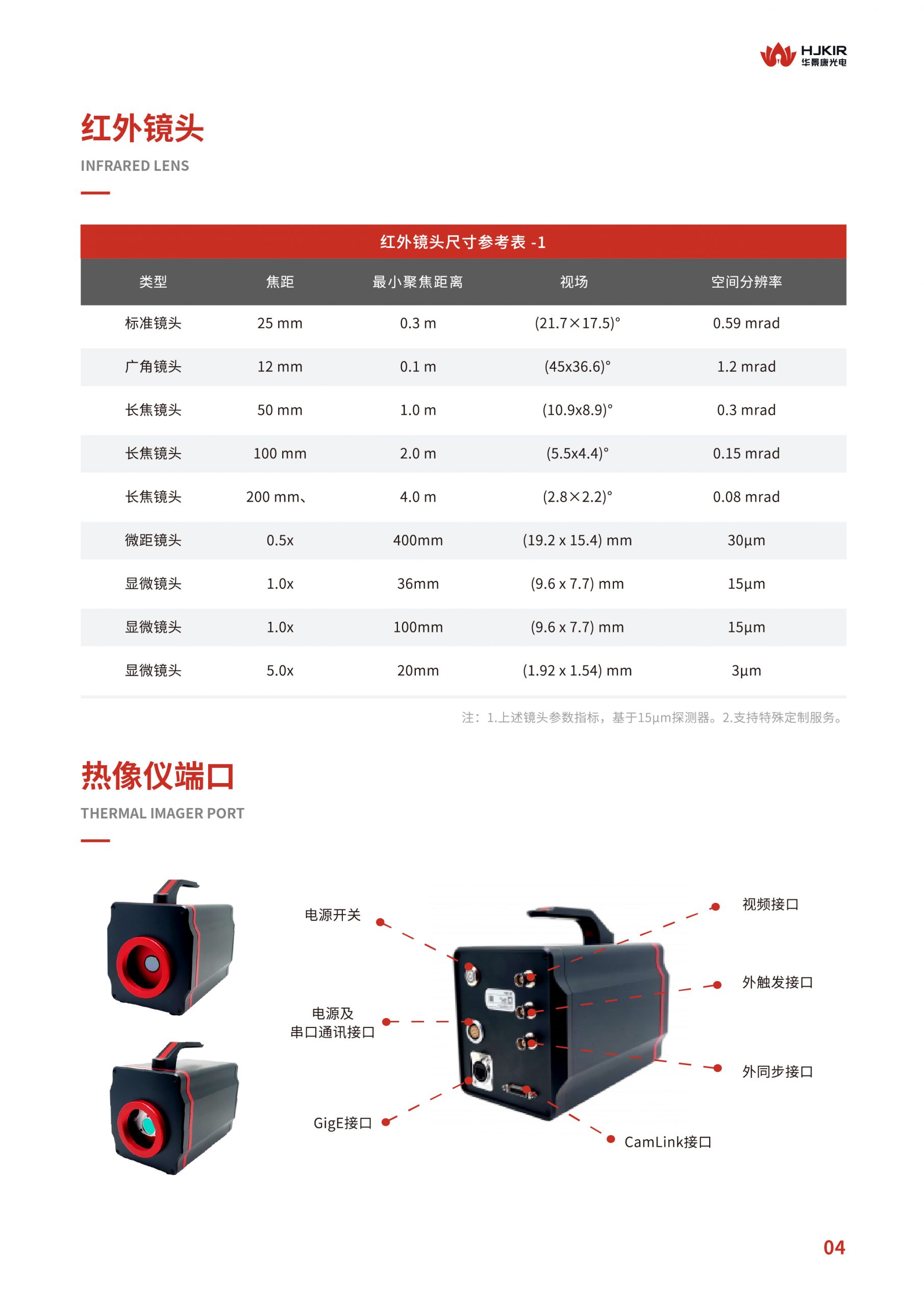

输入/输出接口
数字接口	CamLink ,GigE
Analog Video Output	BNC
外同步输入	差分信号3.3V
串口控制	RS232/RS422
内置内存	512GB(选配)
电源参数
输入电压范围	标准24±2VDC
Power Dissipation	≤20W（25℃,24VDC ）
Environmental Parameters
工作温度/存储温度	-40℃~+60℃/-50℃~+70℃
随机振动	5 to 500Hz , 2.1gRMS ; 30min/轴 ; 3轴
Attack	30g , 11ms , 半正弦, 正反向各3次/轴 ; 3轴
尺寸/重量	≤310×135×180mm/≤4.5Kg（含标准镜头）
