阳极炉内高温溶液温度测量系统

项目背景：现有铜冶炼厂阳极炉，需要在加料及出铜前对炉内铜液进行温度监测，准确获取炉内铜液的温度数据，用于对工艺参数进行调节，控制熔炼质量。

传统方案存在的问题：

溶液的测温是用的定氧枪，会导致：

1，溶液温度不能不间断监控，无法及时调节重油使用量。

2，定氧枪消耗量比较大，是一项额外支出。

3，人工操作，费力。

红外监测方案：通过现场交流和实地考察，在铜熔炼过程中，加料后和铜液出炉前需要准确掌握炉内铜液温度，根据炉体结构尺寸及开孔分布，可通过取料孔对炉内铜液温度进行测量，并且在加料和出铜这两个阶段，火焰和烟尘较少，从取料孔进行观测比较适合。

对于高温溶液的温度测量，长波红外热成像受探测器自身特性限制，测量效果较差，短波红外比较适宜对高温溶液的测温。

因此本方案选择640×480分辨率的短波红外作为传感器，搭配25mm短波镜头，安装在耐高温的金属防护罩中；金属防护罩安装在距离取料孔1.5m~2m位置，环境温度较为合适；设计转动机构，在取样时，将红外设备转动开，不影响取样作业，不取样时，红外设备对准取样孔测量炉内铜液温度。

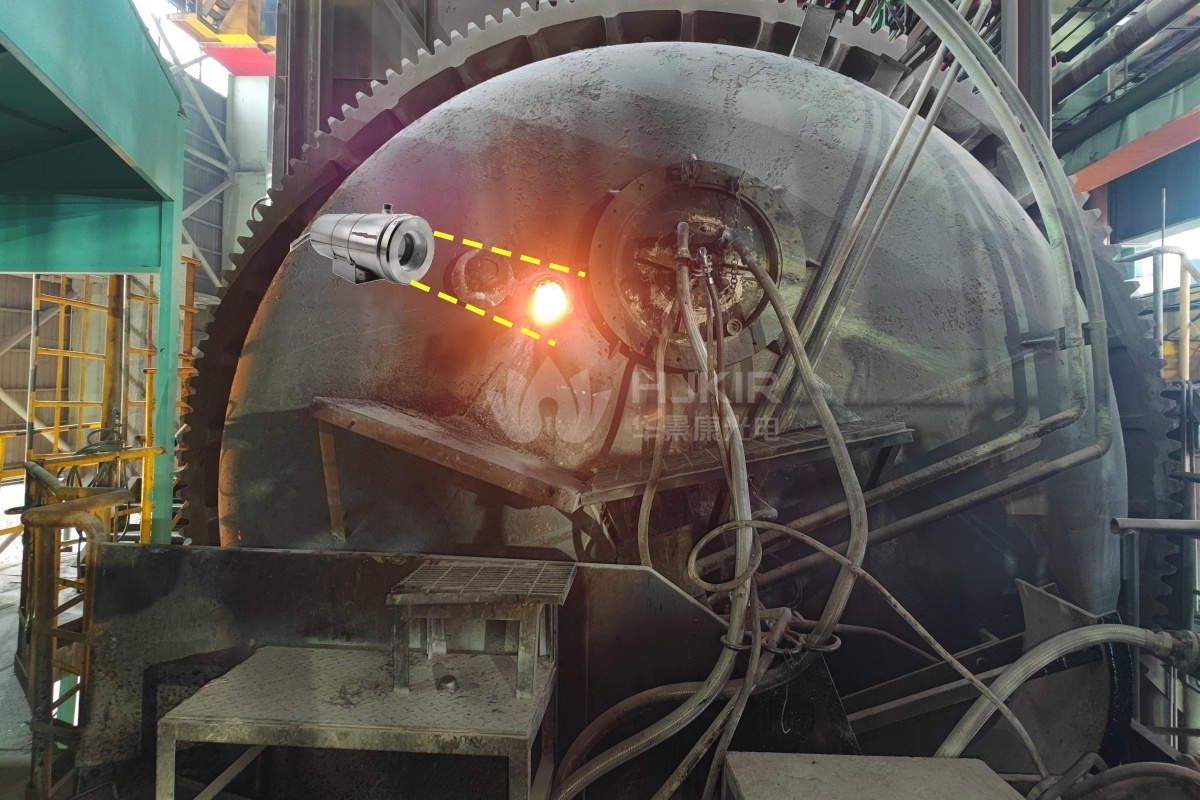

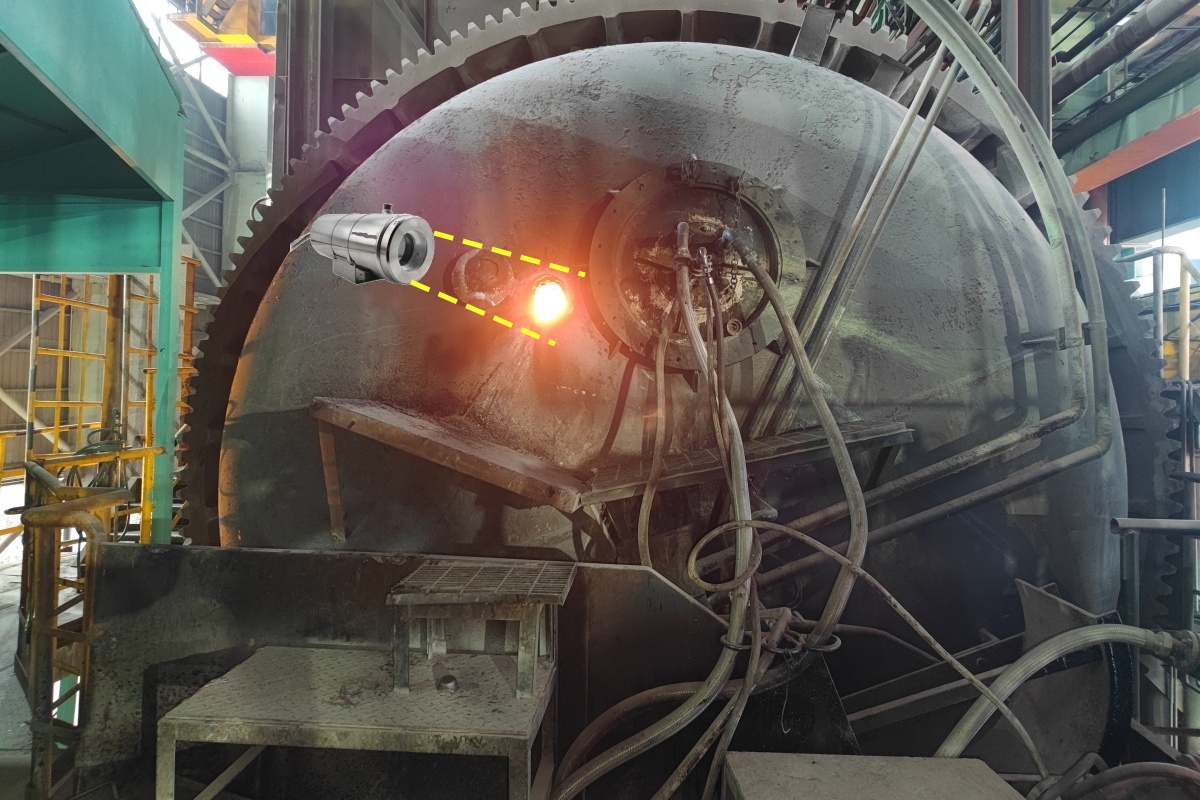

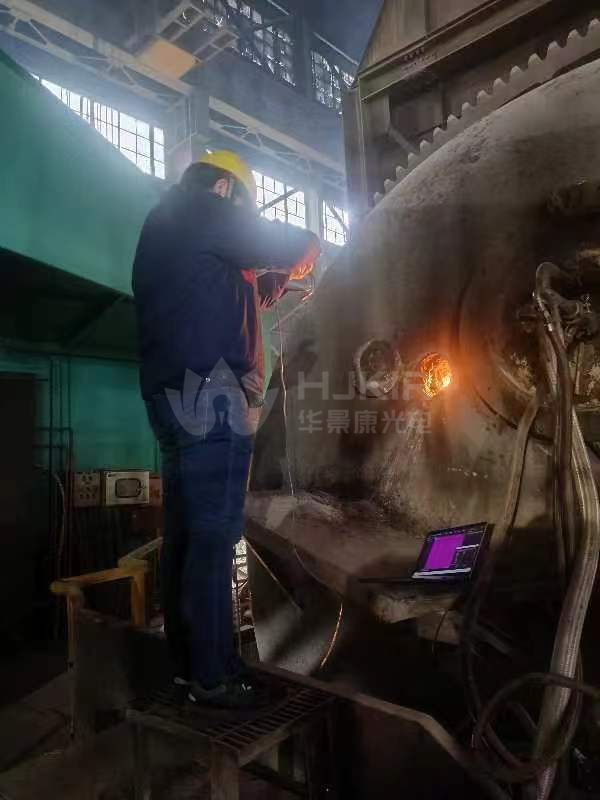

江西某铜厂实拍图：

系统简介：阳极炉内高温溶液温度测量系统为一款专门用于高温熔炼炉炉内溶液温度监测的系统，采用短波红外作为传感器，分别搭配高性能红外镜头，性能优异的成像处理电路，并嵌入先进的图像处理算法，噪点低，具备防护等级高、环境适应性强、功耗低、启动快速、成像质量优异、测温范围宽、测温精准，适合高温测温现场等特点。

系统特点：

1、具有全天候被动热成像功能，可在较宽的环境温度范围使用；

2、采用自研测温校正算法，对高温金属溶液具有较高的测温精度；

3、测温范围广，最高测温范围可达2000℃，适合高温测温场景；

4、耐高温不锈钢防护罩，防护等级达IP65，可在高温、高粉尘环境中使用；

5、H.264/H.265压缩视频输出，支持GB28181、ONVIF等标准协议，可接入硬盘录像机；

6、提供客户端软件及 SDK 开发包，方便客户进行二次开发和系统集成，充分对被测目标进行个性化温度分析。

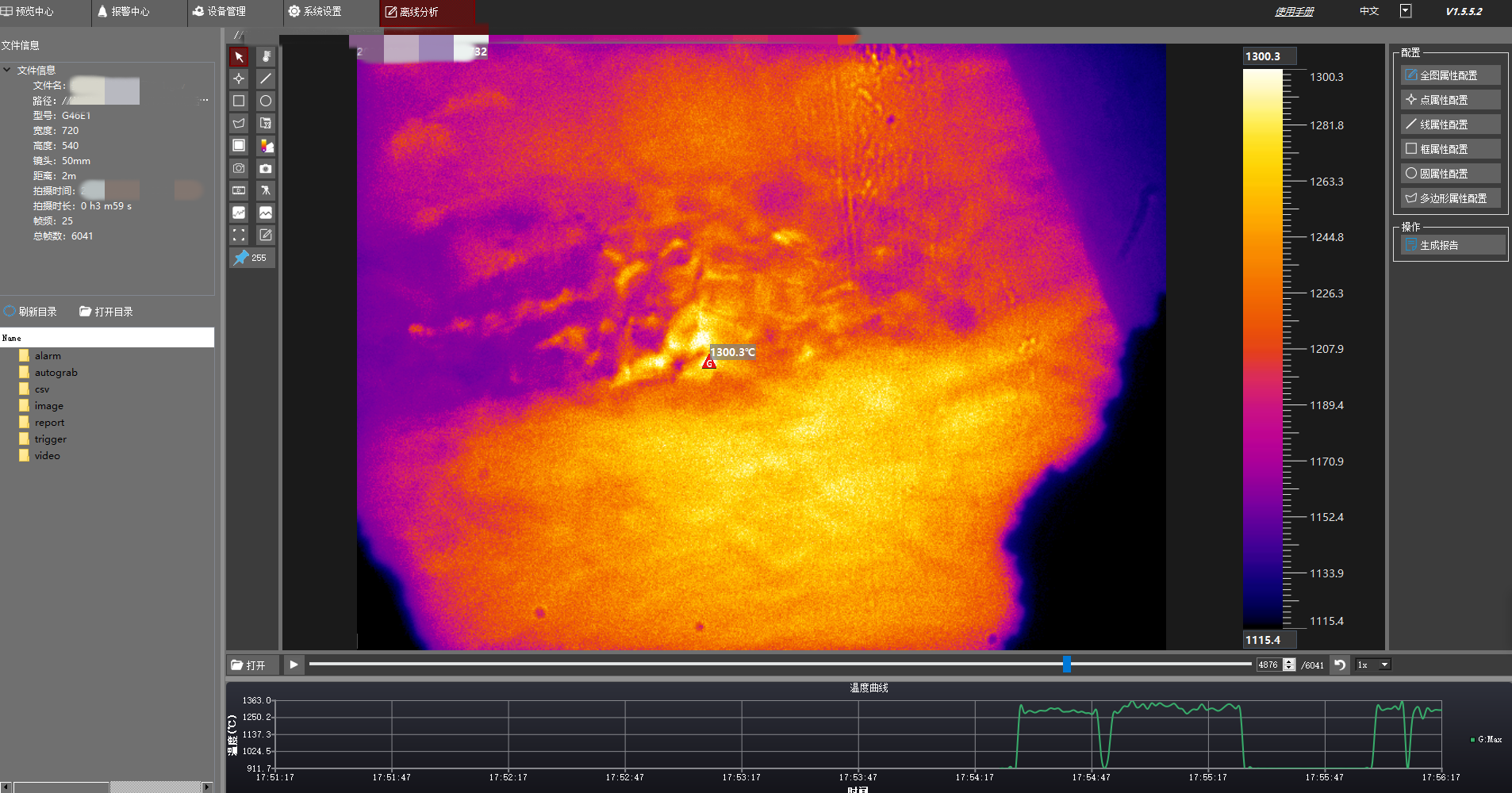

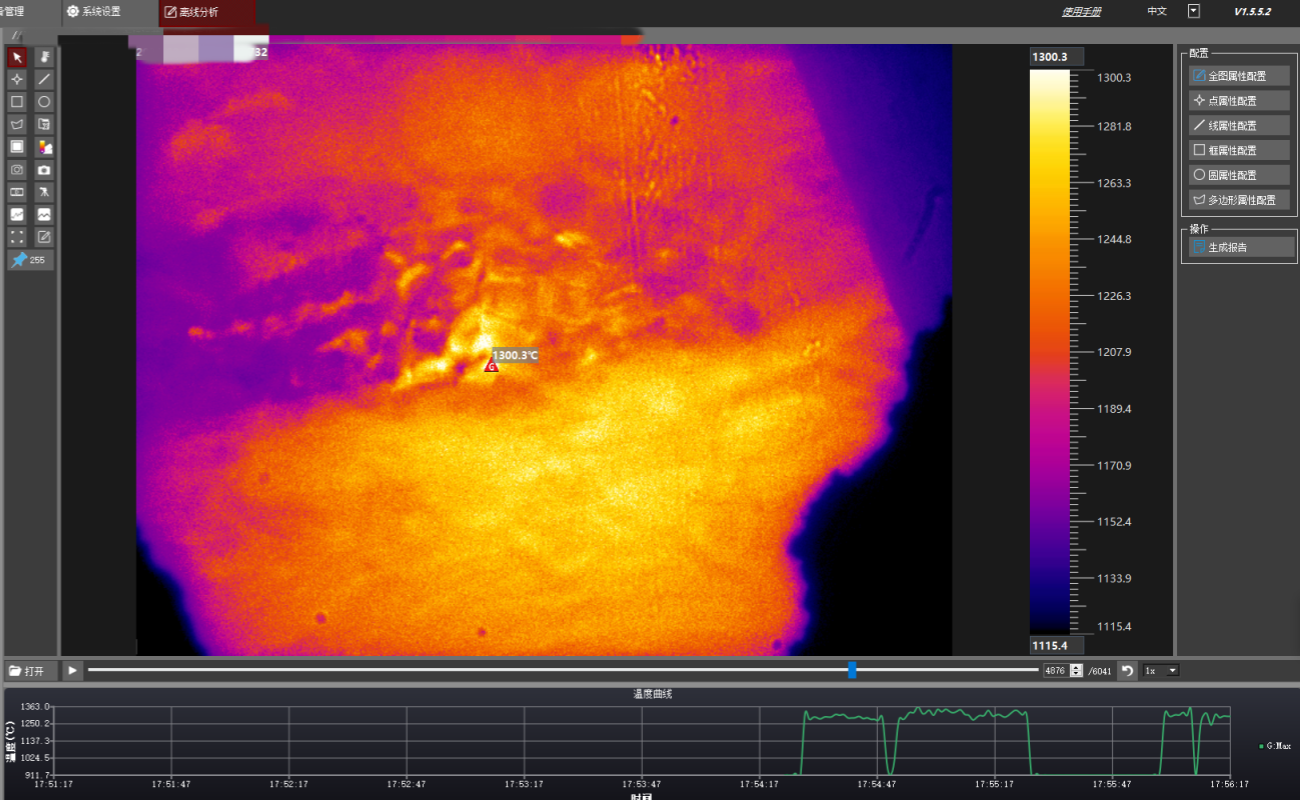

软件界面：
