铝灰回转窑红外解决方案

项目背景：

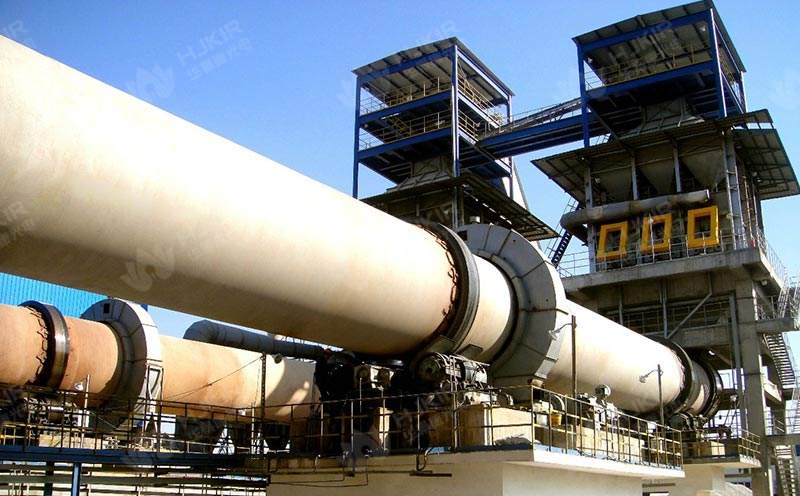

铝灰(渣)在潮湿的空气中易发生反应生成氨气、甲烷、氢气等有毒、有害、易爆气体，是一种需要及时处理的危险固体废弃物。铝灰中含有铝单质、氧化铝、碳化铝、硅、氟化物、氯化物等成分。其中，氧化铝占70%以上，具有较高的回收利用价值。铝灰回转窑工艺流程处置二次铝灰主要是由高温煅烧，使铝灰和石灰石高温发生反应，生成铝酸钙。温度控制对于生产具有非常重要的作用。

HIRDA-NK-A系列内窥式气动超高温红外热成像温度检测与分析系统，为铝灰回转窑温度监控，提供了一整套全面的解决方案。

系统简介：

HIRDA-NK-A系列内窥式气动超高温红外热成像温度检测与分析系统由红外热成像机芯、耐高温红外热成像镜头、自动回缩保护装置、炉壁安装套件、空气过滤系统和现场设备箱、算法服务器以及智能测温软件等组成。

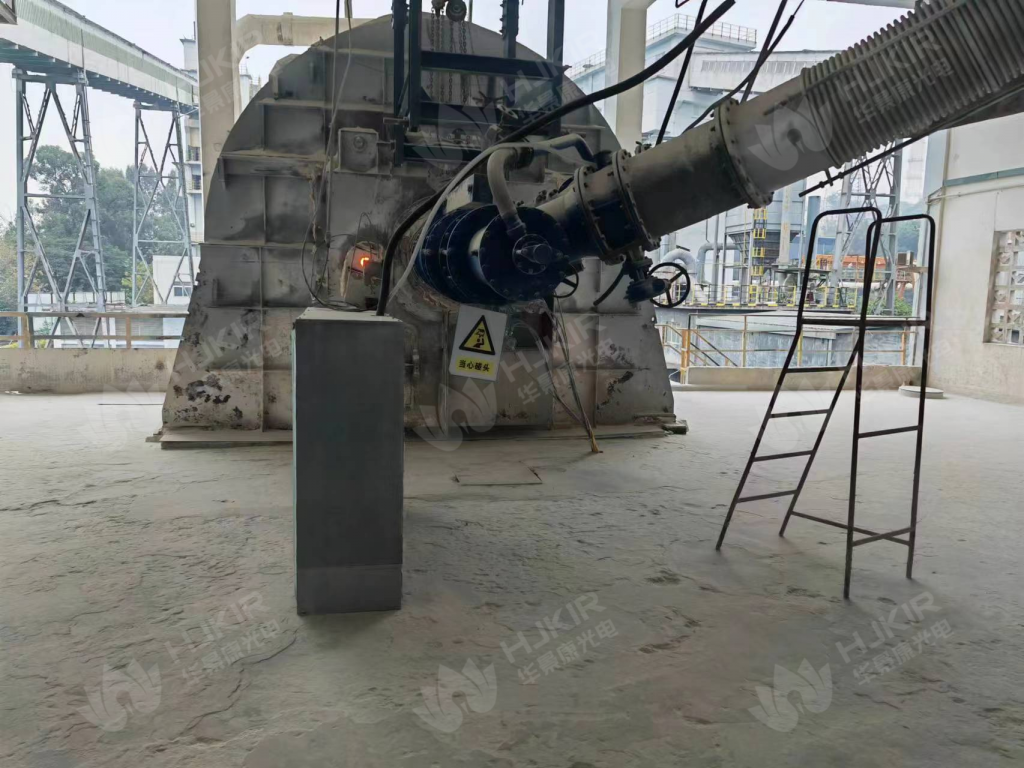

安装图：

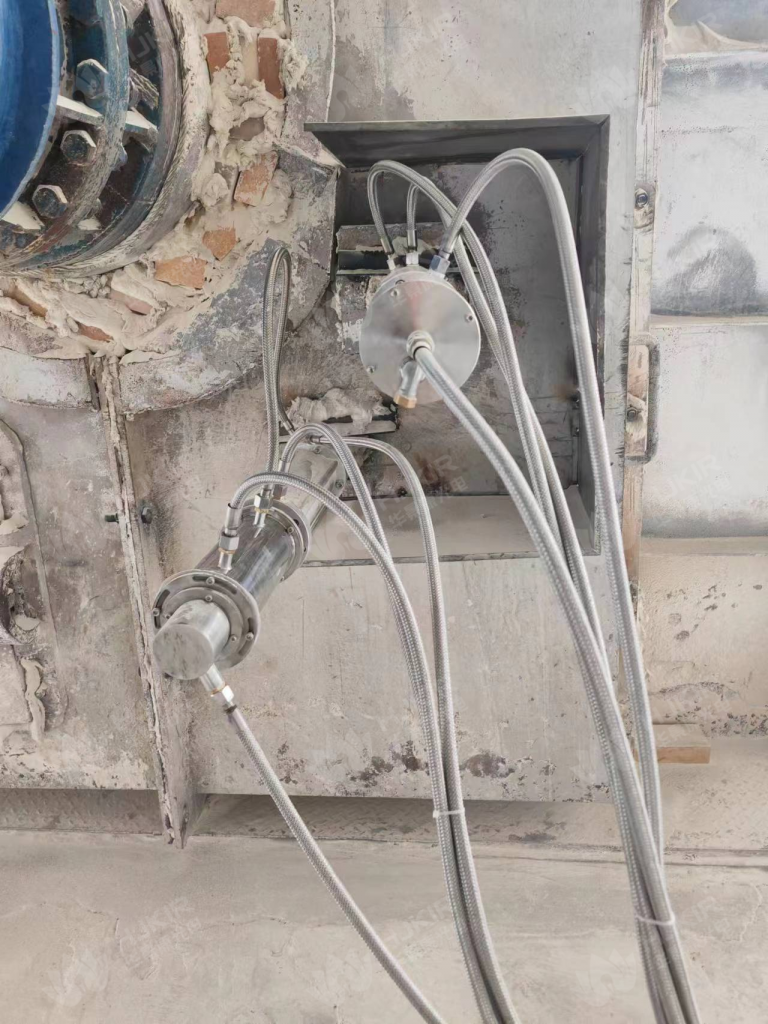

将耐高温红外热成像镜头安装在能够伸缩的金属防护罩中，通过伸缩装置将耐高温红外热成像镜头直接伸入至窑炉内（1600℃以下），红外热成像机芯停留在炉外，实现对窑内运行工作状态的连续实时监视。

通过压缩的冷却空气或冷却水，对护罩进行冷却，使红外镜头工作在较适宜的温度；同时对镜头进行吹扫，防止炉内灰尘附着在镜头保护窗口上；系统内置高温保护电路，一旦冷却气体或冷却水发生循环异常，即回缩镜头，防止被窑内高温损伤。

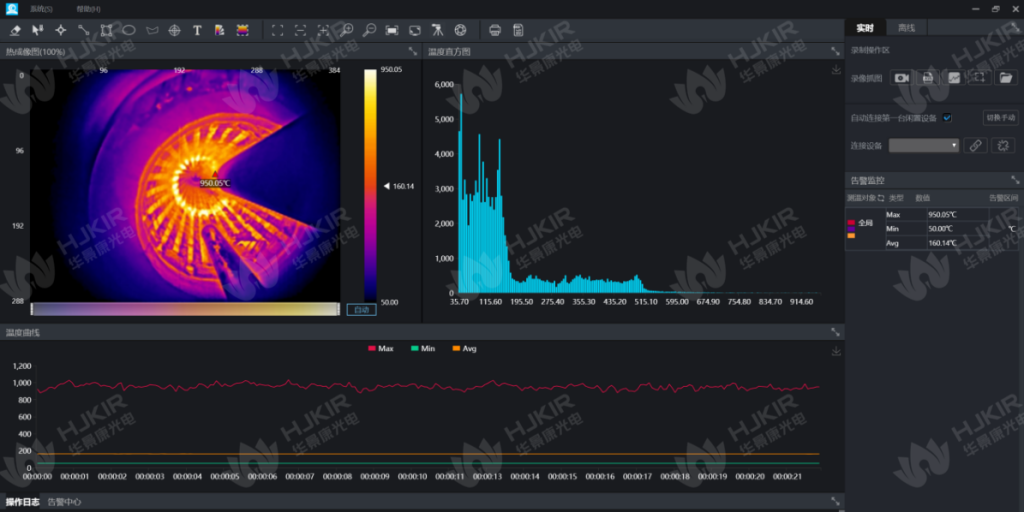

具有耐高温、耐腐蚀、免维护的特点，能够实时显示窑炉内部各种复杂的工况，在摄像探头吹扫压缩空气正常的情况下，适用于各种正压窑炉。

系统特点：

• 具备全天候被动红外测温功能
• 采用自研测温校正算法，实现精确温度测量
• 支持onvif协议，可接入主流NVR；
• 不依赖系统平台，可直接网页登录ip进行访问图像和配置，可直接输出报警信号到PLC或者报警器；
• 伸缩长度可定制，适合各种壁厚的窑炉
• 螺旋风幕设计，镜头不积灰
• 整体不锈钢材料，耐腐耐温
• 直视型内窥镜头
• 自动退出保护装置, 退出故障指示
• 气动传动机构
• 耐高温光学针孔镜头，带防尘高温镜片
• 超温、欠压、停电自动退出炉膛
