概述
在单晶硅的生产过程中，石英坩埚作为加热容器，用于盛装熔融的多晶硅，通过特定的拉制工艺得到单晶硅棒。随着半导体和光伏行业的不断发展，高质量的石英坩埚成为单晶硅拉制过程中不可或缺的关键耗材。
电弧法制石英坩埚是一种重要的生产工艺，主要用于制造高纯度的石英坩埚，是一种技术成熟、应用广泛且对产品质量要求极高的生产工艺。

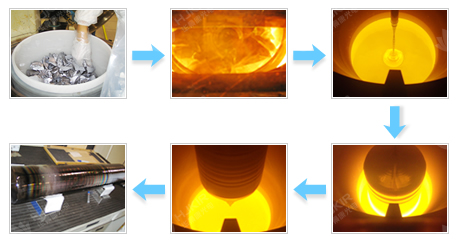

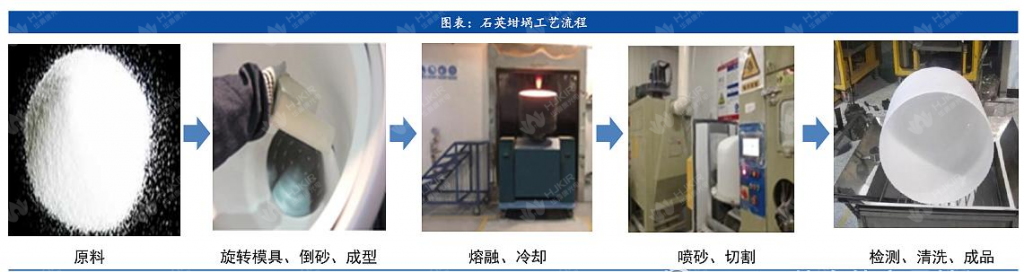

电弧法制石英坩埚的生产流程
电弧法制石英坩埚的生产流程主要包括以下几个步骤：

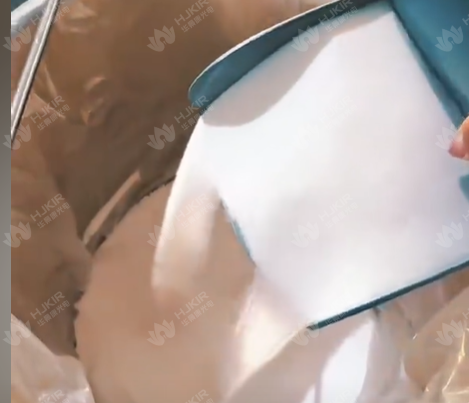

- 原料准备：选用高纯度的石英砂作为原料，经过筛选和清洗，去除杂质和颗粒不均匀的石英颗粒。同时，对原料进行干燥处理，确保在后续的工艺过程中不会出现气泡和烟雾。
- 配料与混合：根据需要，将石英砂和添加剂（如铝粉、钠盐等）按照一定的配方比例混合，以确保原料的均匀混合，从而保证坩埚的一致性。

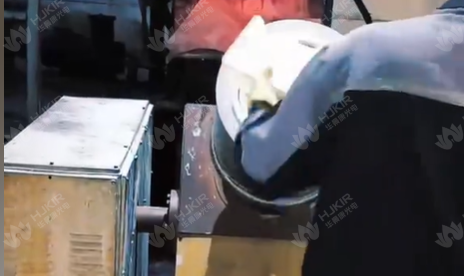

- 成型：将混合好的石英砂按照技术要求成型至旋转模具内表面，为后续的电弧熔 制做准备。

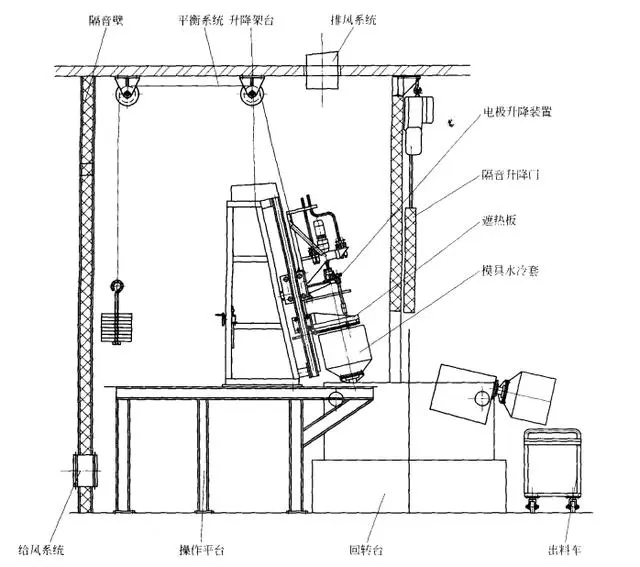

- 电弧熔制：在电弧熔制炉中，通过石墨电极起电弧，产生高温（约1700摄氏度），使石英砂熔化成液态，并去除其中的杂质和气体。这一步骤是制作石英坩埚的核心工序，直接决定了石英坩埚的纯度、强度、微气泡密度水平。

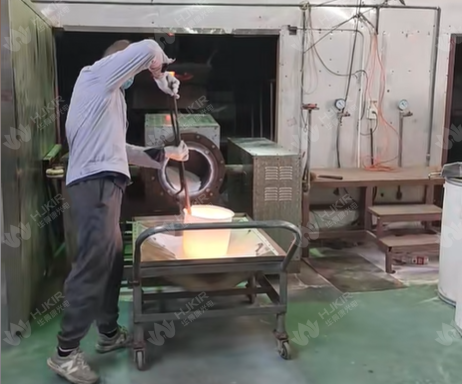

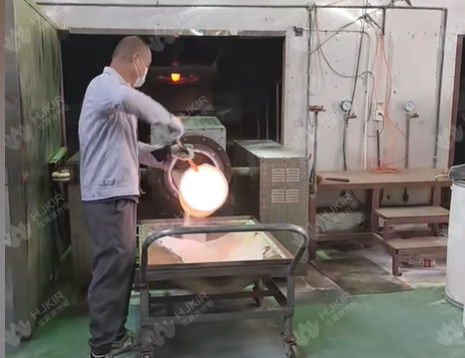

- 冷却与脱模：熔制完成后，将模具退出熔制炉进行冷却。在冷却过程中，液态原料逐渐凝固成固态坩埚。冷却速度的控制对坩埚的晶体结构和性能有影响。冷却后，用锤子轻轻敲打模具外表面，使坩埚脱离模具。石墨模具可以重复使用，直到出现严重裂缝或变形时作报废处理。

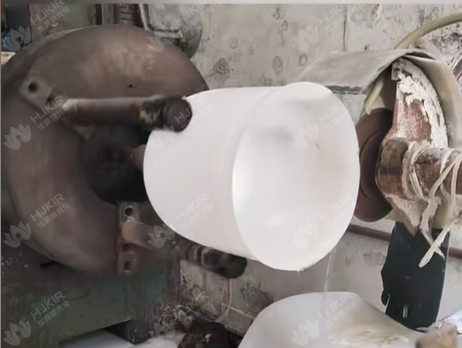

- 后续处理：对脱模后的石英坩埚进行尺寸检验、外观检测、清洗（包括酸洗、水洗、超声清洗等）、涂钡（将氢氧化钡粉末溶于水后均匀喷涂于坩埚内表面以形成BaCO3涂层）等工序。这些工序旨在进一步提高石英坩埚的质量和性能。
- 包装入库：经过所有工序后，将合格的石英坩埚进行包装入库。

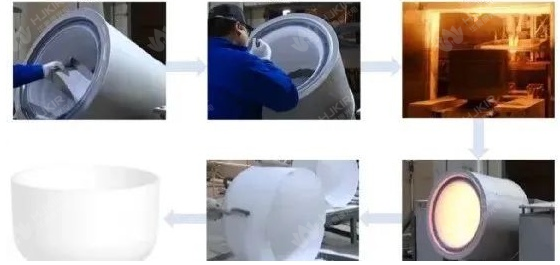

电弧法制石英坩埚的技术特点
- 高温熔融：利用电弧的高温特性使石英砂迅速熔化成液态并去除杂质和气体。
- 高纯度：通过严格筛选和清洗原料以及精确控制生产工艺流程确保石英坩埚的高纯度。
- 高性能：制备过程需要保证石英坩埚具有良好的耐高温性能，尽可能延长其使用寿命。
基于以上电弧法制备石英坩埚的技术特点，对整个制备过程的工艺、环境、温度等条件都要求相当严苛，高效监测把控过程中各个要素的适配度就显得尤为重要。考虑到电弧法制备石英坩埚是在高温环境中进行的，如何选择合适的监测手段和技术将直接影响到监测的效果，并进而影响最终成品的质量和性能。
红外热成像技术应用价值分析
电弧法制石英坩埚生产过程中对温度的精确控制尤为关键。而红外热成像技术作为一种先进的非接触式测温手段，在电弧法制石英坩埚的过程中具有显著的应用价值。
以下是其主要的应用方面：
- 温度监测与控制

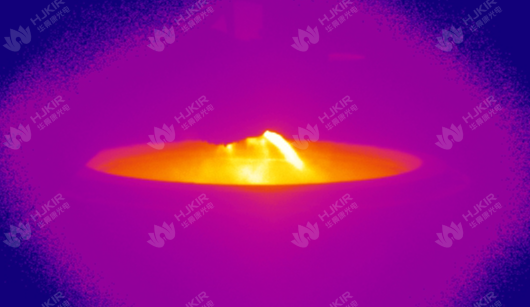

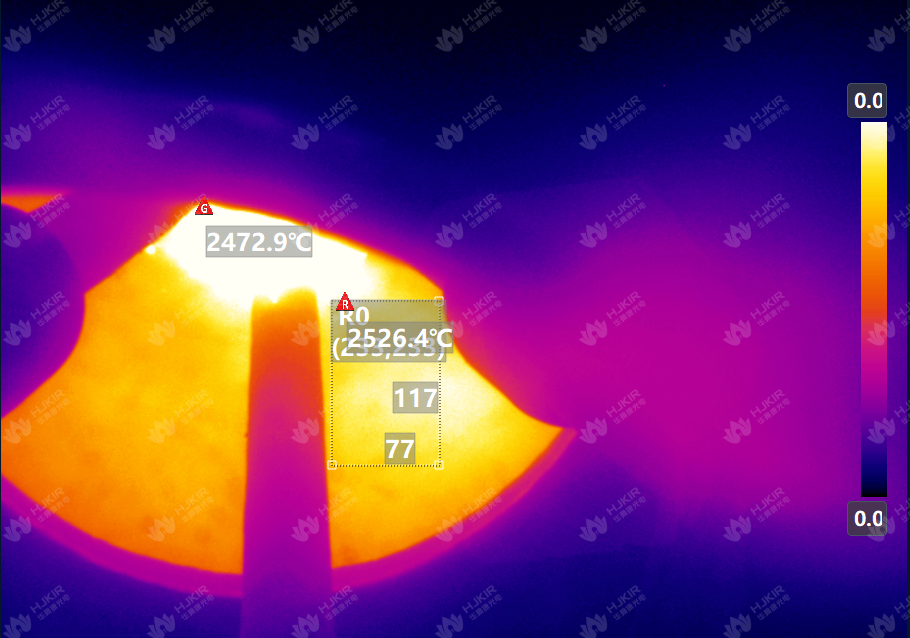

实时监测温度：红外热成像仪可以非接触地测量石英坩埚在电弧熔制过程中的表面温度，提供实时的温度信息。这有助于操作人员准确掌握熔制过程中的温度变化，确保工艺参数在可控范围内。
温度均匀性检测：石英坩埚在高温下使用时，温度均匀性对产品质量至关重要。红外热成像技术可以提供石英坩埚表面温度的分布图像，显示不同区域的温度差异。通过分析热像图，可以检测温度均匀性，及时发现并调整可能存在的热点或冷却不均匀的区域。
- 故障诊断与预防
异常检测：红外热成像仪能够检测石英坩埚表面的异常温度分布，如过热区域、冷却不良或局部损坏等问题。这些异常往往预示着潜在的故障或缺陷，通过红外热成像技术可以及时发现并采取措施，避免事故的发生。
提前预防：通过红外热成像技术收集的数据信息，可以对设备运行情况进行系统的分析，从而提前预防潜在故障的发生。这对于提高生产效率和保证产品质量具有重要意义。
- 数据记录与分析
历史数据记录：红外热成像系统可以记录石英坩埚的温度历史数据，为后续的数据分析提供依据。操作人员可以通过查看历史数据和趋势分析，评估石英坩埚在不同生产过程中的温度稳定性。
数据分析与评估：结合专业的软件，可以对红外热成像数据进行深入分析，评估石英坩埚的性能和潜在问题。这有助于优化生产工艺，提高产品质量和生产效率。
- 安全性提升
非接触测量：红外热成像技术无需与被测物体直接接触，避免了因接触测量可能带来的安全风险。同时，远距离测温功能也使得操作人员在安全距离外即可完成测量工作。
报警功能：红外热成像系统可以设置温度报警功能。当石英坩埚温度超出预设的安全范围时，系统会自动触发警报，提醒操作人员采取相应的措施。这有助于及时发现并处理潜在的安全隐患，确保生产过程的顺利进行。
Epilogue
综上所述，红外热成像技术在电弧法制石英坩埚的过程中具有显著的应用价值。它不仅可以提高生产效率和产品质量，还能确保生产过程的安全和稳定。因此，在电弧法制石英坩埚的生产过程中，应充分利用红外热成像技术的优势，实现温度的精确控制和生产过程的智能化管理。
