红外热成像测温系统在氧化铝溶液测温中的应用

Project background

通过电频炉加热使氧化铝原材料变成氧化铝溶液（氧化铝的熔点为2054℃，沸点为2980℃）然后进行浇筑。为了提高产品质量，在浇筑过程中需要监测了解氧化铝溶液温度，主要两个目的一氧化铝是否全部溶解。二溶液中是否有杂质，杂质温度相对氧化铝溶液温度来说会低很多。

二、前期痛点

1. 人工近距离点温仪检测，缺乏安全性。
2. 点温仪只能检测某个点的温度，以点概面数据不严谨。
3. 间断性检测，数据不完整，无法为后期分析提供可靠依据。
4. 肉眼判断是否有杂质，能力有限容易疏忽误判。

三、项目方案

对于氧化铝金属溶液来说，溶液温度较高，并且对测温的精度要求也高，根据长短波红外的特性，长波红外通常较难精确测量金属溶液的温度，本项目采用我司短波红外成像测温系统，测温范围可达3000℃，测温精度控制在±1%，系统采用智能检测算法，可自动检测浇筑过程，并记录每次浇筑过程的温度，同时完成对溶液中杂质的识别分析。当发现部分未完全溶解或杂质时可通过系统和现场声光报警器发出相关报警信息提示工人采取相关措施。

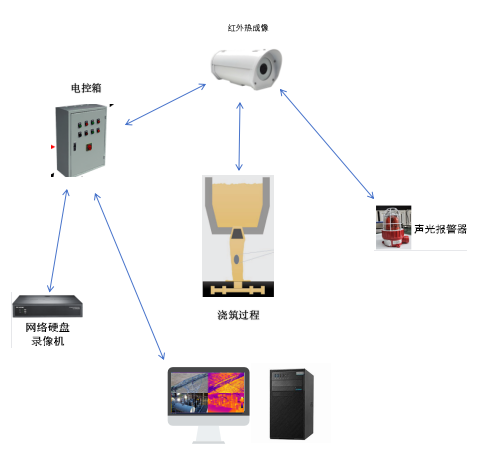

系统组成：前端短波红外热成像+电控箱+智能图像服务器+硬盘录像机+声光报警器。

现场实景：

四、系统性能特点：

1. 3000℃超高温温度检测；
2. 测温精度高 ±1%；
3. 高防护等级，耐高温，防粉尘；
4. 自动检测浇筑过程并记录温度；
5. 识别氧化铝溶液中的杂质；
6. 可存储全码流无损16Bit温度数据，便于离线分析；
7. 7*24小时不间断检测。

测试展示：
