激光蓝宝石手术刀红外测温应用

由于蓝宝石手术刀头顶端口径的尺寸一般为毫米量级，因此刀头输出的激光功率密度极大，温度极高。如此小范围内的温度场分布用常规方法很难测量。所以我们使用了红外热像仪测量了刀头温度分布，该方法具有灵敏度高，操作方便的优点，与计算机系统配合，可以准确而直接地获得刀头附近介质的温度场分布。

优点：测试激光加热的蓝宝石手术刀刀头温度，解决客户手术刀头温度无法测量问题，手术刀刀头尺寸小，高温可达1200摄氏度，使用微距红外测温可精准测试手术刀温度分布，确定手术刀是否达到手术预定的温度，检测刀头和激光光纤连接处温度，防止过热，生产过程中进行质量检验检查手术刀是否合格。

监控关键点：激光加热微小蓝宝石手术刀头温度升温曲线和温度分布，每隔1mm蓝宝石刀头的温度分布，蓝宝石刀头跟激光光纤连接处温度。

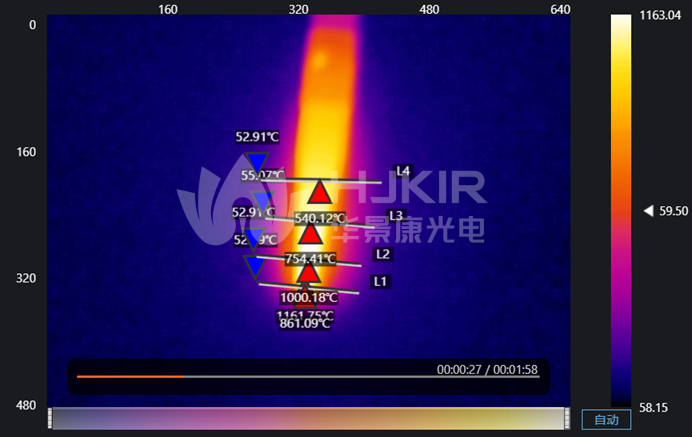

蓝宝石手术刀刀头温度分布

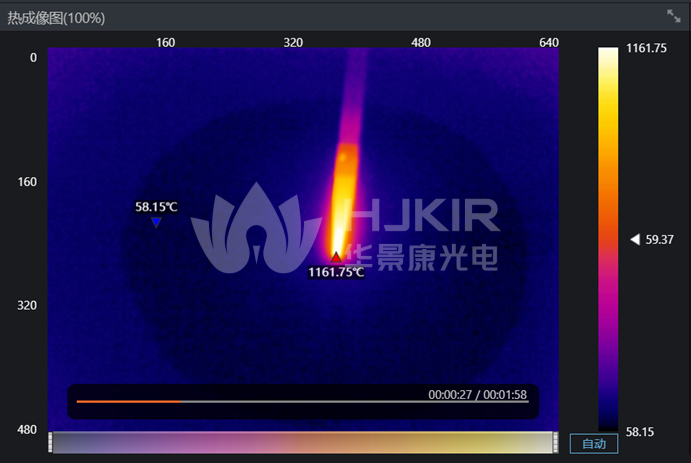

蓝宝石刀头最高温度点

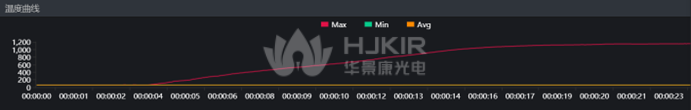

蓝宝石刀头升温曲线

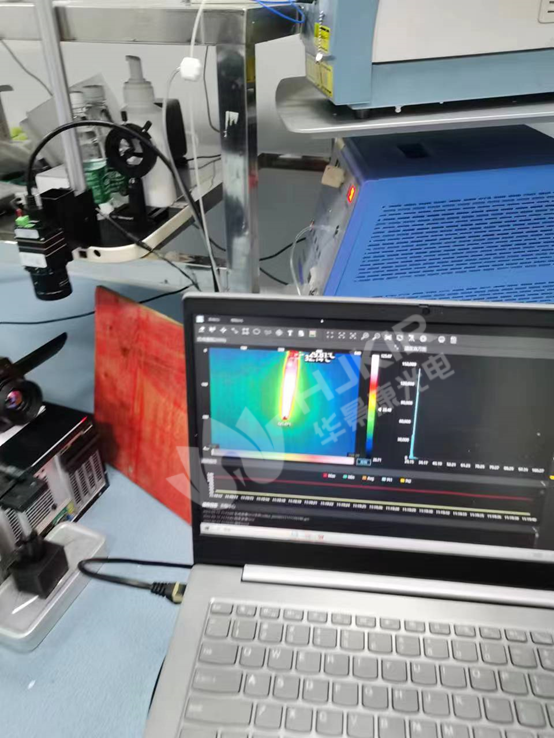

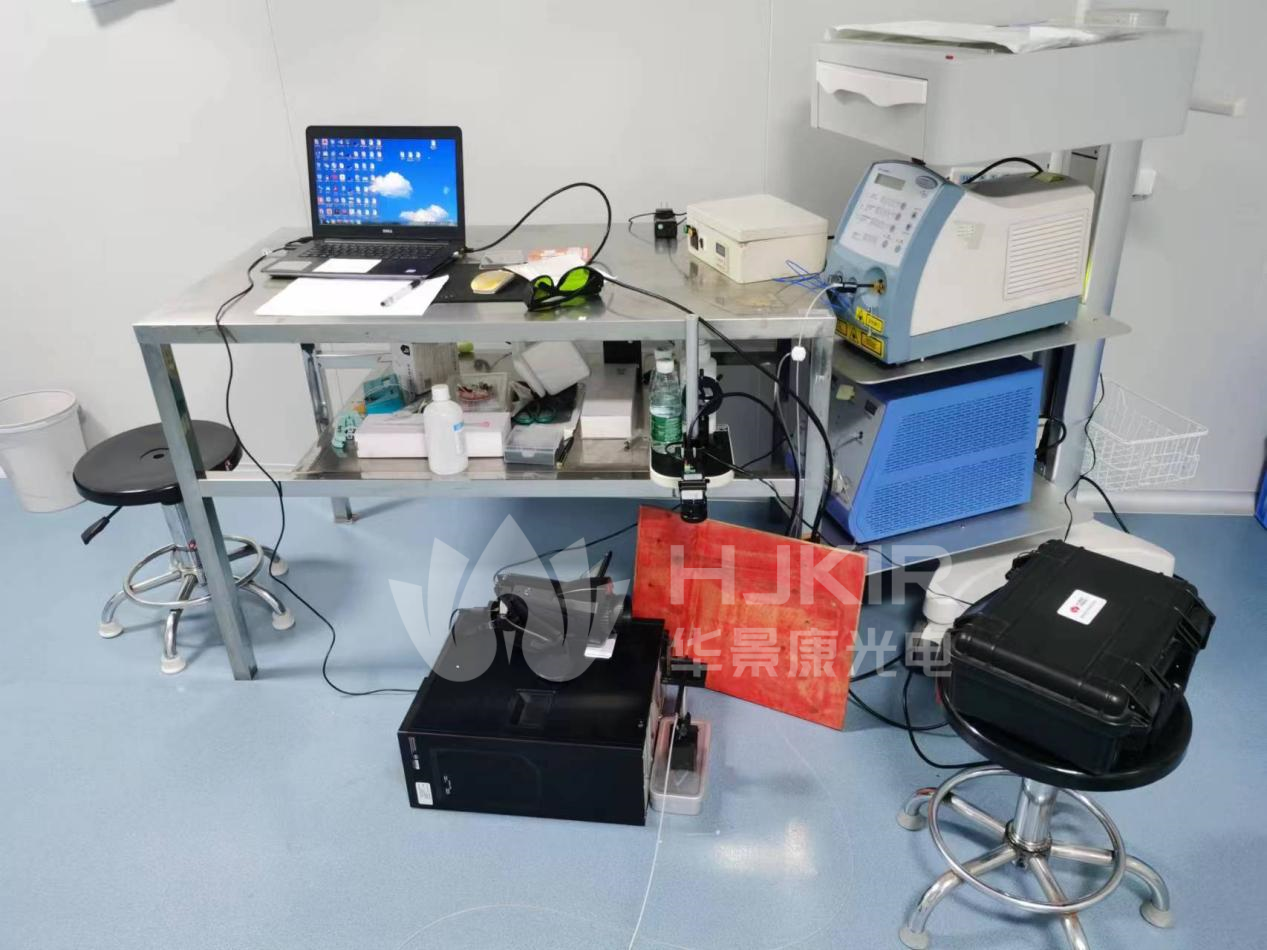

测试现场图片

华景康微距红外热像仪

功能特性：

1、采用定制化的微距镜头，可观测细微的目标；

2、采用高帧频设计，可观测快速移动的目标；

3、采用自研测温校正算法，实现准确温度测量；

4、输出全码流无损16Bit温度数据，提供客户端软件及SDK开发包。

应用领域：

科研院校 光纤检测 无损检测 定制开发等
